Síntese e caracterização de compósitos orgânico-inorgânicos macroporosos para o sensoriamento de H2O2
Synthesis and characterization of macroporous organic-inorganic composites for H2O2 sensing

Juliana L. SantosI; Vinicius R. GonçalesII,#; Elaine P. CintraI; Susana I. Córdoba de TorresiII,*

IInstituto Federal de São Paulo, 01109-010 São Paulo - SP, Brasil
IIDepartamento de Química Fundamental, Instituto de Química, Universidade de São Paulo, CP 26077, 05513-970 São Paulo - SP, Brasil

Recebido em 24/06/2014
Aceito em 30/10/2014
Publicado na web em 11/02/2015

Endereço para correspondência

*e-mail: storresi@iq.usp.br
#e-mail alternativo: vromero@iq.usp.br

RESUMO

Electrodes modified with poly(5-amino-1-naphthol)/Prussian blue (poly(5-NH2-1-NAP)/PB) hybrid films are able to electrochemically reduce H2O2 in medium containing an excess of Na+ cations. This is an important advantage for biosensing applications over electrodes in which only conventionally (electro) deposited Prussian blue is present. Consequently, the aim of this work was to examine the application of templates of ordered arrays of colloidal poly(styrene) spheres (800, 450 and 100 nm in diameter) to produce inverse opal structures of poly(5-NH2-1-NAP)/PB hybrid platforms, in an effort to study the influence of the increase in surface area/volume ratio and higher exposition of the mediator active sites on material performance during H2O2 determination employing the different sized porous structures. Moreover, since the accentuated hydrophilic character of poly(5-NH2-1-NAP)/PB also allows H2O2 electrochemical reduction in inner active sites, issues concerning the amount of mediator electrodeposited on the electrode were also reflected in the observed results.

Palavras-chave: Prussian blue; organic-inorganic composite; hydrogen peroxide; opal inverse structure; poly(5-amino-1-naphthol).

INTRODUÇÃO

O monitoramento dos níveis de H2O2 tem grande importância na medicina moderna, no monitoramento ambiental e em diversos ramos da indústria. Na medicina, o H2O2 é o marcador mais valioso para o estresse oxidativo, reconhecido como um dos principais fatores de risco na progressão de doenças fisiopatológicas relacionadas às complicações em diabetes, arteriosclerose, doenças renais, envelhecimento, entre outras.1

No campo dos biossensores, o monitoramento do H2O2 é importante, pois ele é o subproduto de uma série de reações catalisadas por enzimas oxidases, as quais ocorrem no nosso organismo. Portanto, a quantificação do H2O2 é capaz de fornecer informações a respeito da concentração inicial de certos substratos enzimáticos de interesse clínico, como por exemplo a colina,2 a xantina,3 o lactato4 e a glicose.5 Entretanto, a oxidação do H2O2 diretamente na superfície de um eletrodo requer um sobrepotencial que é alto o suficiente para oxidar também outras espécies eletroativas, tais como ácido ascórbico, ácido úrico e paracetamol, que normalmente estão presentes em amostras reais. Assim, muitos estudos têm sido realizados com a finalidade de minimizar os problemas de sinais interferentes por meio da introdução de mediadores inorgânicos capazes de propiciar a determinação eletroquímica do H2O2 em menores potenciais. Dentre esta classe de materiais, o azul da Prússia (AP) apresenta uma boa estabilidade, alta sensibilidade, reprodutibilidade e capacidade de operar para essa finalidade em potenciais próximos a 0,0 V vs Ag/AgCl/KClsat.6-8 Porém, o AP convencionalmente (eletro)depositado, apesar de ser um excelente catalisador da redução de H2O2, não é eletroativo em meios contendo íons Na+, o que é uma desvantagem para sua aplicação em amostras biológicas. Estratégias que buscam solucionar esse problema podem ser encontradas em trabalhos que empregam materiais análogos ao AP, tais como o hexacianoferrato de níquel9 ou cobre.10 Em outros trabalhos, soluções também têm sido encontradas formando o AP com uma estrutura que é aberta o suficiente para permitir a incorporação de íons Na+, seja por meio da formação de filmes amorfos,11 da formação do AP por coordenação sequencial de íons12,13 ou da síntese do AP dentro de uma matriz orgânica de um polímero condutor.14,15 O presente trabalho avança nesse último exemplo, visto que trata sobre a incorporação do AP ao poli(5-amino-1-naftol) para formar o compósito poli(5-NH2-1-NAP)/AP, criando um material híbrido com características otimizadas em relação aos componentes individuais. Diferentemente de outros materiais híbridos empregados com a mesma finalidade, tais como o hexacianoferrato de cobre/poli(pirrol) (CuHCNFe/Ppy), o poli(5-NH2-1-NAP)/AP apresenta uma estrutura mais hidrofílica e mais permeável ao H2O2, resultante da presença do polímero condutor rico em grupos hidroxilas. Consequentemente, não apenas sítios mais externos, mas também os sítios internos do material são capazes de interagir com o H2O2. Esse aspecto cria uma dependência da sensibilidade analítica com a quantidade de material presente no eletrodo, fato que já ocorre em eletrodos nos quais apenas o AP está presente. Entretanto, conforme realçado previamente, isso o diferencia de outros materiais híbridos formados por polímeros condutores menos hidrofílicos. A detecção de H2O2 pelo CuHCNFe/Ppy, por exemplo, é um fenômeno de superfície, e não depende do volume do material, pois o H2O2 não é permeável à estrutura híbrida, confinando a sua detecção principalmente aos sítios ativos externos.14

Devido ao grande campo de aplicação, muitos estudos têm sido realizados para o desenvolvimento de técnicas que produzam filmes poliméricos micro/nanoestruturados.16-18 As plataformas preparadas a partir de partículas esféricas coloidais podem ser utilizadas como template para a produção de materiais com poros interligados,19-22 com diâmetros desde poucos nanômetros até alguns micrometros. Estes filmes porosos, dependendo da aplicação eletroquímica de interesse, podem apresentar propriedades únicas que surgem por causa da elevada área superficial em relação ao volume do material ou pela maior facilidade de acesso aos sítios ativos mais internos. Com o controle adequado das condições é possível obter um template de alta qualidade, no que se refere à presença das esferas de poli(estireno) em arranjos hexagonais perfeitamente empacotados. Conforme destacado na literatura, a eletrodeposição de materiais nos interstícios das esferas de poli(estireno) garante uma maior fidelidade à estrutura do template utilizado, em comparação com métodos de deposição química,23 visto que não há encolhimento do material quando o template é removido por imersão em solventes orgânicos e não há necessidade de procedimentos complexos para a obtenção da estrutura porosa.24,25 Desta forma, o tamanho dos poros no filme é determinado diretamente pelo tamanho das esferas utilizadas como template.

Atualmente, os desafios na área de sensores e biossensores eletroquímicos abrangem aspectos relacionados ao aperfeiçoamento da imobilização do material biológico e também à otimização da etapa de transdução do sinal químico em sinal elétrico. Esse trabalho tem como objetivo, então, a aplicação de plataformas macroporosas de poli(5-NH2-1-NAP)/AP na detecção de H2O2, com o intuito de estudar como o aumento da relação área superficial/volume e a consequente exposição de um maior número de sítios ativos do mediador pode afetar o desempenho do material em função da presença de uma estrutura opala inversa com poros de distintas dimensões.



EXPERIMENTAL

Materiais

Todos os reagentes foram manuseados conforme recebidos, sem purificação adicional. As soluções aquosas foram preparadas com água ultrapura (Elga System UHQ 18 MΩ cm). Acetona, HCl, FeCl3.6H2O, KCl, NaCl e K3Fe(CN)6 foram adquiridos na Synth. H2O2 (30% solução aquosa) e o monômero 5-NH2-1-NAP foram adquiridos pela Aldrich. As esferas de poli(estireno) foram adquiridas da Thermo Scientific com diâmetros especificados de 799 ± 9 (nominal 800 nm), 453 ± 9 (nominal 450 nm) e 102 ± 3 nm (nominal 100 nm) na forma de suspensões coloidais aquosas 1% em massa.

Instrumentação

Os experimentos eletroquímicos foram realizados em um potenciostato/galvanostato PGSTAT30 dirigido pelos softwares GPS versão 4.9.005 e NOVA versão 1.6.013. Utilizou-se como eletrodo de referência Ag/AgCl/KClsat e uma folha de platina como eletrodo auxiliar. Foram utilizados como eletrodos de trabalho placas de ouro previamente polidas com aluminas de 1.0, 0.3 e 0.05 µm, nesta ordem. Em seguida, a placa foi colocada em banho de ultrassom por 1,5 h em álcool isopropílico, e por mais 5 min em água purificada. Um tratamento eletroquímico também foi realizado em uma solução aquosa de H2SO4 5,0 × 10-2 mol L-1, numa faixa de potencial de -0,3 a 1,8 V, em um total de 15 ciclos, com velocidade de varredura de 150 mV s-1. Esse tratamento foi realizado para remover possíveis resíduos do polimento ou outros contaminantes.

As análises de microscopia eletrônica de varredura foram realizadas em um equipamento JEOL (FESEM, JSM-7401F).

Autodeposição do molde de poli(estireno) por fluxo assistido

Esferas de poli(estireno) com diâmetros de 800, 450 e 100 nm foram utilizadas como template para formação de filmes macroporosos do híbrido poli(5-NH2-1-NAP)/AP. O template de partículas coloidais foi depositado sobre a placa de ouro a partir de uma suspensão aquosa das esferas de poli(estireno) diluída para 0,05% em massa de esferas. Antes disso, a suspensão foi deixada em banho de ultrassom por 2 minutos. A placa foi fixada paralelamente à parede de um béquer de 5 mL de modo que não encostasse no fundo deste, a solução foi adicionada e um fluxo de ar comprimido foi posicionado do lado oposto à placa sem que encostasse na solução. O sistema foi deixado em repouso até que toda água tivesse evaporado. Após a autodeposição do template, uma área geométrica de 0,49 cm2 (0,7 cm × 0,7 cm) foi isolada em todos os sistemas com auxílio de uma resina acrílica para a condução dos experimentos eletroquímicos.

Síntese do poli(5-NH2-1-NAP)/AP usando o template de partículas coloidais de poli(estireno)

O híbrido poli(5-NH2-1-NAP)/AP foi sintetizado ao redor do template de esferas de poli(estireno) em duas etapas eletroquímicas, conforme descrito previamente por Limachi et al.14 Resumidamente, íons Fe3+ foram inicialmente incorporados à matriz do poli (5-NH2-1-NAP) por meio de uma solução contendo FeCl3 1,5 mmol L-1, HCl 1 mol L-1, KCl 1 mol L-1 e o monômero 5-NH2-1-NAP 2 mmol L-1. Para eletrodeposição do filme foram feitas duas ciclagens numa faixa de potencial de 0,0 V a 0,9 V e 48 ciclos num potencial de 0,0 V a 0,75 V, com velocidade de 50 mV s-1 e sem interrupção do procedimento para alteração da janela de potencial. A janela de potencial foi diminuída após o início da polimerização para se evitar o processo de superoxidação das cadeias formadas, o que acarretaria na perda de condutividade elétrica do material. Entretanto, antes de realizar a primeira etapa eletroquímica, a placa de ouro com as esferas de poli(estireno) permaneceu imersa na solução por 30 minutos, para que o banho permeasse pelos interstícios das partículas coloidais e alcançasse a superfície do eletrodo de trabalho. A segunda etapa consistiu na inserção do eletrodo modificado poli (5-NH2-1-NAP)/Fe3+ em uma solução contendo K3Fe(CN)6 1,5 mmol L-1 e HCl 1 mol L-1 por 2 horas. Após este tempo, 100 ciclos voltamétricos foram realizados na mesma solução. A faixa de potencial foi de 0,0 V a 0,75 V com velocidade de 50 mV s-1. Ao final da segunda etapa eletroquímica o eletrodo foi deixado sob agitação por 15 minutos em THF, para a dissolução do template de poli(estireno).

Determinação do H2O2

Os filmes de poli(5-NH2-1-NAP)/AP macroporosos de 800, 450 e 100 nm foram utilizados para experimentos de detecção de H2O2 pelo método de cronoamperometria. Utilizou-se 5 mL de uma solução contendo NaCl 0,1 mol L-1 e HCl 1,0 mol L-1 sob agitação magnética. Inicialmente, aplicou-se um potencial de 0,0 V aos eletrodos modificados por 30 minutos para estabilizar a corrente de fundo. Posteriormente, alíquotas de 5 µL de uma solução de H2O2 0,1 mol L-1 foram adicionadas sucessivamente para obter uma curva amperométrica. Cada adição de H2O2 correspondeu a um incremento de 0,1 mmol L-1 na concentração do analito.



RESULTADOS E DISCUSSÃO

A técnica de auto-deposição por fluxo assistido permite a formação de um template de esferas de poli(estireno) contendo dezenas de camadas de esferas em um arranjo hexagonal compacto. De acordo com Cadermartiri et al.,26 a utilização de um fluxo de gás comprimido nesta técnica é fundamental, pois acelera a evaporação da água da solução contendo as esferas e provoca oscilações no menisco, que são responsáveis por gerar uma maior organização das esferas sobre o substrato. A Figura 1 apresenta um esquema do sistema montado para realizar a deposição de multicamadas de esferas de poli(estireno) sobre uma placa de ouro.

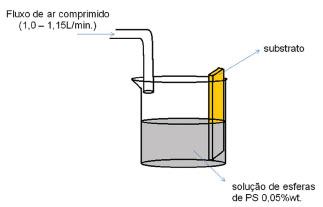

Figura 1. Representação esquemática do sistema montado para realizar a deposição de multicamadas de esferas de poli(estireno). O substrato representa uma placa de ouro



Essa foi a estratégia utilizada para a imobilização dos diferentes tamanhos de esferas de poli(estireno) empregadas como template no trabalho, sendo possível visualizar os depósitos obtidos com o auxílio da microscopia eletrônica de varredura, conforme exemplificado para as esferas de 800 nm na Figura 2.




Figura 2. Imagens de microscopia eletrônica de varredura (MEV) para esferas de poli(estireno) de 800 nm de diâmetro imobilizadas sobre a placa de ouro



Observa-se nas imagens que este método é capaz de possibilitar a formação de um depósito de alta qualidade em um arranjo hexagonal compacto das partículas, propiciando vantagens quanto à organização quando comparado a eletrodos nos quais o template de esferas de poli(estireno) é imobilizado por drop coating.21 Posteriormente, os substratos de ouro modificados com o template de 800, 450 e 100 nm de diâmetro foram utilizados para a formação dos filmes de poli(5-NH2-1-NAP)/AP macroporosos a partir de duas etapas eletroquímicas já discutidas anteriormente,14 obtendo-se os perfis voltamétricos apresentados na Figura 3.




Figura 3. Perfis voltamétricos obtidos para filmes de poli(5-NH2-1-NAP)/AP eletrodepositados ao redor das esferas de poli(estireno) de 800 (preto), 450 (vermelho) e 100 nm (azul) de diâmetro



Tanto o polímero condutor quanto o AP apresentam eletroatividade em meio ácido dentro da janela de 0,00 a +0,35 V vs Ag/AgCl/KClsat. Para o material inorgânico, o processo é caracterizado pela reação MFeIIIFeII(CN)6 + M+ + e- M2FeIIFeII(CN)6, na qual M+ representa o cátion que suporta a atividade eletroquímica do AP. Já o poli(5-NH2-1-NAP) é um polímero condutor obtido por meio da oxidação de um monômero bifuncional, o 5-amino-1-naftol. Conforme estudado por Pham et al.,27 a polimerização em meio ácido ocorre por meio dos grupos amino e gera uma estrutura polimérica com atividade redox similar a da poli(anilina), envolvendo a formação de pólarons e bipolarons.28,29 Consequentemente, a interpretação dos picos voltamétricos dos compósitos orgânico-inorgânicos apresentados na Figura 3 não é uma tarefa simples e envolve interações eletrônicas entre o polímero condutor e o hexacianoferrato metálico, conforme demonstrado em experimentos espectroscópicos realizados por Limachi et al.14 Na Figura 3, apesar dos três filmes gerados apresentarem pares redox em regiões de potencial relativamente similares, nota-se que o diâmetro do template utilizado afeta drasticamente a quantidade de mateerial eletroativo depositado, mesmo mantendo-se condições idênticas de síntese em todos os casos.

Após a formação dos distintos filmes porosos, o template foi dissolvido em THF e as placas de ouro modificadas foram levadas ao microscópio eletrônico de varredura para verificação do crescimento do material ao redor das partículas coloidias, conforme apresentado na Figura 4.

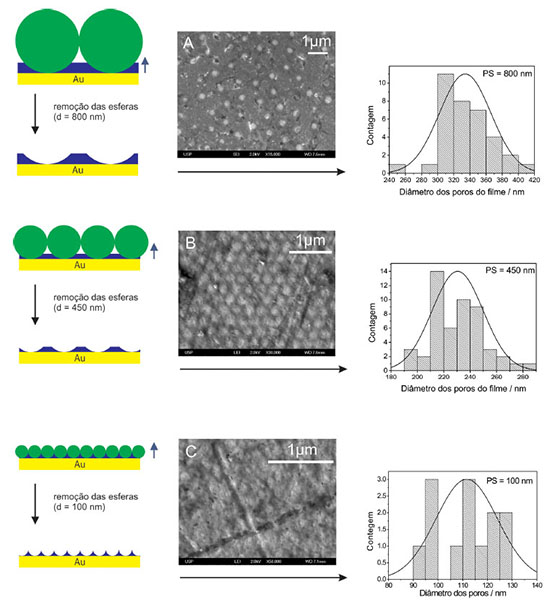

Figura 4. Imagens de microscopia eletrônica de varredura (MEV) e respectivos histogramas para os eletrodos de ouro com poli(5-NH2-1-NAP)/AP sintetizados ao redor dos templates de partículas coloidais de (A) 800, (B) 450 e (C) 100 nm. Esferas de poli(estireno) já removidas em THF nas imagens de MEV



Apesar do template inicial consistir em uma estrutura com diversas camadas de esferas de poli(estireno), os resultados da Figura 4 indicam que, na maior parte dos casos, o filme de poli(5-NH2-1-NAP)/AP cresceu menos que o suficiente para recobrir a metade da primeira camada de esferas do template. De fato, a visualização do eletrodo de ouro é possibilitada em todas as imagens de MEV apresentadas na Figura 4, indiciando a fina película de poli(5-NH2-1-NAP)/AP passível de ser eletrodepositada. Tal fenômeno fica evidenciado observando-se inicialmente a Figura 4ª. O filme de poli(5-NH2-1-NAP)/AP foi depositado tomando-se como template as esferas de poli(estireno) de 800 nm de diâmetro. Entretanto, conforme apresentado pelo histograma que acompanha a imagem, o filme poroso resultante apresentou poros de (330 ± 30) nm. O mesmo aconteceu com as esferas de 450, conforme evidenciado na Figura 4B, a qual mostra que o diâmetro dos poros foi de (230 ± 20) nm. Já o template de 100 nm, conforme destacado na Figura 4C, foi o único que cresceu o suficiente para recobrir exatamente metade da primeira camada de esferas utilizadas como template, evidenciado pelo valor de (110 ± 10) nm obtido a partir do histograma levantado com os dados da imagem de microscopia eletrônica de varredura.

Conforme destacado anteriormente, a quantidade de poli(5-NH2-1-NAP)/AP depositado na superfície do eletrodo é um fator que afeta o desempenho obtido durante a determinação do H2O2. Portanto, tanto o diâmetro final resultante quanto a quantidade de material depositada na superfície do eletrodo são parâmetros que devem ser analisados para a interpretação dos resultados obtidos. Por conta disso, a Figura 5 apresenta as curvas analíticas e os cronoamperogramas obtidos com os reais diâmetros determinados e também normalizados para a quantidade de mediador presente no eletrodo. Dessa maneira, o efeito ocasionado pela presença dos poros tanto no que se refere à exposição de sítios externos quanto à maior facilidade de acesso aos sítios internos que também participam da reação pode ser analisado.

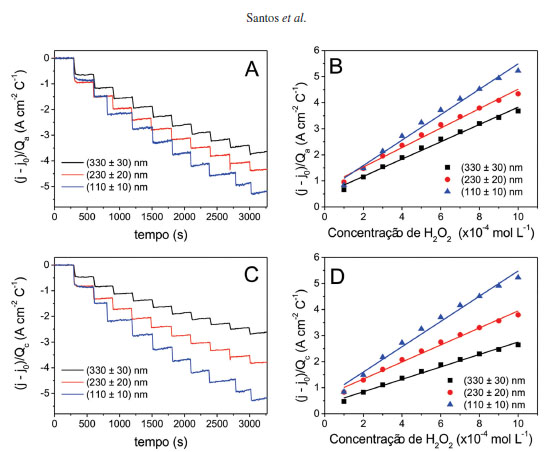

Figura 5. Cronoamperogramas e curvas analíticas obtidos através da determinação de H2O2 a 0,0 V vs Ag/AgCl/KClsat em meio contendo NaCl 0,1 mol L-1 + HCl 1 mol L-1 com os filmes porosos de poli(5-NH2-1-NAP)/AP apresentados na Figura 4. Densidades de corrente normalizadas pela (A,B) carga anódica e (C,D) carga catódica obtidas através dos voltamogramas dos filmes porosos



Os resultados apresentados na Figura 5 evidenciam a tendência do aumento da efetividade da determinação de H2O2, em termos de melhoria de sensibilidade, devido à diminuição do diâmetro dos poros do filme de poli(5-NH2-1-NAP)/AP.

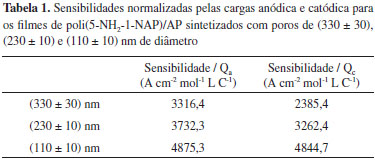

Já resultados quantificados na Tabela 1 corroboram que filmes com poros de menores diâmetros tendem a expor uma maior quantidade de sítios ativos superficiais aptos a participar do processo de redução do H2O2. Além disso, a maior área da interface com a solução também pode possibilitar uma maior efetividade tanto do acesso do analito quanto dos contra-íons às estruturas mais internas que formam as paredes do filme poroso. A Figura 4 evidencia que a espessura da parede (distância entre os poros) diminui acentuadamente em função da utilização de esferas de menores diâmetros como template. Tal resultado é ainda mais atraente quando comparado aos dados obtidos em um estudo similar,13 no qual filmes porosos de hexacianoferrato de cobre/polipirrol foram depositados utilizando-se templates de poliestireno de 800, 600, 460 e 300 nm de diâmetro. Na ocasião, independentemente do diâmetro do template utilizado, todos os filmes porosos apresentaram exatamente a mesma performance durante a determinação do H2O2 nas mesmas condições. É importante salientar que ambos materiais híbridos consistem na combinação entre um hexacianoferrato metálico capaz de catalisar a redução do H2O2 e um polímero condutor. Entretanto, enquanto o poli(5-NH2-1NAP)/AP forma filmes hidrofílicos de espessuras nanométricas (menos de ½ camada porosa), o CuHCNFe/PPy forma mediadores hidrofóbicos de espessuras que atingem a escala micrométrica, sendo formados por 2½ camadas porosas em todos os diâmetros utilizados (Figura 6). A natureza mais hidrofóbica do PPy faz com que a determinação do H2O2 pelo CuHCNFe/PPy seja um fenômeno confinado estritamente à superfície do filme, uma vez que o acesso aos sítios internos da parede do material acaba sendo dificultado pela presença desse polímero orgânico.15 Além disso, a própria cinética de eletrorredução do H2O2 pelo catalisador não permite que toda a estrutura porosa criada seja aproveitada, focalizando o processo de determinação do analito à ½ camada externa mais exposta.30 De maneira oposta, o poli(5-NH2-1-NAP)/AP é um material onde o componente polimérico apresenta uma hidrofilicidade mais acentuada que o Ppy,14 facilitando o acesso do H2O2 à estrutura interna do material. Além disso, a menor espessura faz com que o processo de catálise, diferentemente do CuHCNFe/Ppy, possa ocorrer em toda a estrutura porosa criada, fator que se mostrou fundamental para a correlação entre o tamanho dos poros criados e seu efeito na determinação do H2O2.

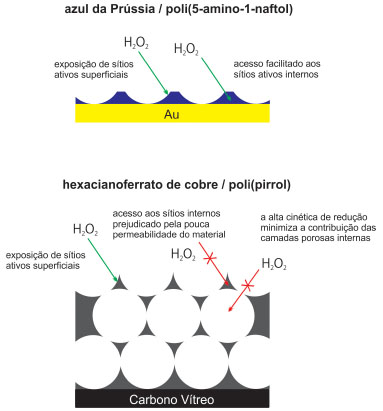

Figura 6. Representação esquemática comparando os processos de redução eletroquímica do H2O2 entre filmes híbridos macroporosos de azul da Prússia / poli(5-amino-1-naftol) e hexacianoferrato de cobre / poli(pirrol)



CONCLUSÕES

A metodologia de autodeposição por fluxo assitido permitiu a formação de plataformas de esferas extremamente organizadas, em um arranjo hexagonal compacto. Tais plataformas foram utilizadas para a preparação de filmes porosos de poli(5-NH2-1-NAP)/AP com diâmetros de (330 ± 30), (230 ± 20) e (110 ± 10) nm, apresentando um aumento da efetividade da redução do H2O2 em função da diminuição do poro formado. A comparação desses resultados com um estudo similar realizado para filmes porosos de CuHCNFe/Ppy possibilitou evidenciar, para o caso da redução eletroquímica do H2O2, como aspectos relacionados à hidrofilicidade e a espessura do filme resultante podem afetar o aproveitamento de toda a estrutura porosa criada.



AGRADECIMENTOS

Os autores agradecem à FAPESP (2009/53199-3), ao CNPq e ao INCT Bioanalítica pelo apoio financeiro. J.L.S. agardece ao CNPq pela bolsa concedida. A. de O.P.B. e V.R.G agardecem à FAPESP (10/08245-4, 05/59560-9 e 11/15159-0) pelas bolsas concedidas.



REFERÊNCIAS

1. Karyakin, A. A.; Puganova, E. A,; Budashov, I. A.; Kurochkin, I. N.; Karyakina, E. E.; Levchenko, V. A.; Matveyenko, V. N.; Varfolomeyev, S. D.; Anal. Chem.2004, 76, 474. DOI: http://dx.doi.org/10.1021/ac034859l PMID: 14719900

2. Shi, H.; Yang, Y.; Huang, J.; Zhao, Z.; Xu, X.; Anzai, J-I; Osa, T.; Chen, Q.; Talanta2006, 70, 852. DOI: http://dx.doi.org/10.1016/j.talanta.2006.02.012 PMID: 18970850

3. Liu, Y.; Nie, L.; Tao, W.; Yao, S.; Electroanal.2004, 16, 1271. DOI: http://dx.doi.org/10.1002/elan.200302947

4. Lowinsohn, D.; Bertotti, M.; Anal. Biochem.2007, 365, 260. DOI: http://dx.doi.org/10.1016/j.ab.2007.03.015 PMID: 17449005

5. Ricci, F.; Palleschi, G.; Biosens. Bioelectron.2005, 21, 389. DOI: http://dx.doi.org/10.1016/j.bios.2004.12.001 PMID: 16076428

6. Karyakin, A. A.; Kuritsyna, E. A.; Karyakina, E. E.; Sukhanov, V. L.; Electrochim. Acta2009, 54, 5048. DOI: http://dx.doi.org/10.1016/j.electacta.2008.11.049

7. Husmann, S.; Nossol, E.; Zarbin, A. J. G.; Sens. Actuators, B2014, 192, 782. DOI: http://dx.doi.org/10.1016/j.snb.2013.10.074

8. Nossol, E.; Nossol, A. B. S.; Zarbin, A. J. G.; Bond, A. M.; RSC Adv.2013, 3, 5393. DOI: http://dx.doi.org/10.1039/c3ra40397a

9. Fiorito, P. A.; Córdoba de Torresi, S. I.; J. Electroanal. Chem.2005, 581, 31. DOI: http://dx.doi.org/10.1016/j.jelechem.2005.01.039

10. Gonçales, V. R.; Salvador, R. P.; Alcântara, M. R.; Córdoba de Torresi, S. I.; J. Electrochem. Soc.2008, 155, 140. DOI: http://dx.doi.org/10.1149/1.2951909

11. García-Jareño, J. J.; Sanmatias, A.; Vicente, F.; Gabrielli, C.; Keddam, M.; Perrot, H.; Electrochim. Acta2000, 45, 3765. DOI: http://dx.doi.org/10.1016/S0013-4686(00)00470-9

12. Gaitán, M.; Gonçales, V. R.; Soler-Illia, G. J. A. A.; Baraldo, L. M.; Córdoba de Torresi, S. I.; Biosens. Bioelectron.2010, 26, 890. DOI: http://dx.doi.org/10.1016/j.bios.2010.07.026 PMID: 20692145

13. Gonçales, V. R.; Gaitán, M. H.; Bragatto, A. de O. P.; Soler-Illia, G. J. A. A.; Baraldo, L. M.; Córdoba de Torresi, S. I.; J. Electroanal. Chem.2013, 706, 48. DOI: http://dx.doi.org/10.1016/j.jelechem.2013.07.029

14. Limachi, D. G. B.; Gonçales, V. R.; Cintra, E. P.; Córdoba de Torresi, S. I.; Electrochim. Acta2013, 21, 389.

15. Borisova, A. V.; Karyakina, E. E.; Cosnier, S.; Karyakin, A. A.; Electro anal.2009, 21, 409. DOI: http://dx.doi.org/10.1002/elan.200804408

16. Zhang, J.; Xie, Z.; She, F. H.; Hoang, M.; Hill, A. J.; Gao, W. M.; Kong, L. X.; J. Appl. Polym. Sci.2011, 120, 1817. DOI: http://dx.doi.org/10.1002/app.33397

17. Sumida, T.; Wada, Y.; Kitamura, T. e Yanagida, S.; Chem. Commun.2000, 1613. DOI: http://dx.doi.org/10.1039/b003261l

18. Bartlett, P. N.; Birkin, P. R.; Ghanem, M. A. e Toh, C. S.; J. Mater. Chem.2001, 11, 849. DOI: http://dx.doi.org/10.1039/b006992m

19. Walcarius, A.; Kuhn, A.; Trends Anal. Chem.2008, 27, 593. DOI: http://dx.doi.org/10.1016/j.trac.2008.03.011

20. Qiu, J.-D.; Peng, H.-Z.; Liang, R.-P.; Xiong, M.; Electroanal.2007, 19, 1201. DOI: http://dx.doi.org/10.1002/elan.200703844

21. Gonçales, V. R.; Massafera, M. P.; Benedetti, T. M.; Moore, D. G.; Córdoba de Torresi, S. I.; J. Braz. Chem. Soc.2009, 20, 663. DOI: http://dx.doi.org/10.1590/S0103-50532009000400010

22. Bartlett, P. N.; Baumberg, J. J.; Birkin, P. R.; Ghanem, M. A.; Netti, M. C.; Chem. Mater.2002, 14, 2199. DOI: http://dx.doi.org/10.1021/cm011272j

23. Bartlett, P. N.; Interface2004, 13, 28.

24. Bartlett, P. N.; Dunford, T.; Ghanem, M. A.; J. Mater. Chem.2002, 12, 3130. DOI: http://dx.doi.org/10.1039/b205306c

25. Bartlett, P. N.; Ghanem, M. A.; El Hallag, I. S.; de Groot, P.; Zhukov, A.; J. Mater. Chem.2003, 13, 2596. DOI: http://dx.doi.org/10.1039/b304496c

26. Cademartiri, L.; Sutti, A.; Calestani, G.; Langmuir2003, 19, 7944. DOI: http://dx.doi.org/10.1021/la034485r

27. Pham, M.-C.; Mostefai, M.; Simon, M.; Lacaze, P.-C.; Synth. Met.1994, 63, 7. DOI: http://dx.doi.org/10.1016/0379-6779(94)90241-0

28. Barbero, C.; Haas, O.; Mostefai, M.; Pham, M.-C.; J. Electrochem. Soc.1995, 142, 1829. DOI: http://dx.doi.org/10.1149/1.2044201

29. Mostefai, M.; Pham, M.-C.; Marsault, J.-P.; Aubard, J.; Lacaze, P.-C.; J. Electrochem. Soc.1996, 143, 2116. DOI: http://dx.doi.org/10.1149/1.1836968

30. Szamocki, R.; Reculusa, S.; Ravaine, S.; Bartlett, P. N.; Kuhn, A.; Hempelmann, R.; Angew. Chem. Int. Ed.2006, 45, 1317. DOI: http://dx.doi.org/10.1002/anie.200503292
