INTRODUÇÃO

O fenômeno de luminescência se refere à emissão de luz pelas substâncias em temperaturas relativamente baixas, sem a necessidade de aquecimento. Essa luz emitida é característica da amostra, pois é dependente da existência de estados eletrônicos característicos das moléculas que a compõem. Os fenômenos que ocorrem na luminescência podem ser resumidos pelas seguintes etapas cinéticas:^1,2

1. Absorção de um fóton de luz (hν) pelas moléculas M luminescentes, para atingir o estado eletrônico excitado M^*: M + hν → M^*;

2. A molécula no estado excitado, M^*, pode retornar ao estado eletrônico fundamental por meio de:

2.a) Emissão radiativa de um fóton de luz (hν) pelas moléculas luminescentes: M^* → M + hν, com constante de velocidade k_r;

2.b) Processos não radiativos: M^* → M, com constante de velocidade k_nr (as moléculas dissipam a energia por meio de vários processos: conversão interna, cruzamento intersistema e relaxação vibracional, sem emissão de luz, até atingir o estado eletrônico fundamental);

3. A molécula no estado excitado M^* pode também voltar ao estado eletrônico fundamental por meio de processos intermoleculares, como pela ação de moléculas supressoras de luminescência, Q. Neste caso, destacam-se dois processos de supressão de luminescência: supressão estática da luminescência (Modelo de Perrin)¹ e a supressão dinâmica da luminescência (Modelo de Stern-Volmer).^1,2 No modelo cinético de Stern-Volmer, a supressão da luminescência depende da colisão mútua entre a molécula excitada M^* e a espécie supressora Q, M^* + Q → M + Q, com constante de velocidade de supressão bimolecular k_q. Observam-se dois efeitos da supressão de luminescência: a redução da intensidade de emissão luminescente I, em relação à intensidade I₀ observada na ausência de supressor (Equação 1), e a redução do tempo de vida τ do estado eletronicamente excitado M^*, relativamente ao tempo de vida observado na ausência de supressor, τ₀ (Equação 2):







onde o produto k_qτ₀ é conhecido como constante de Stern-Volmer, K_SV.^1,2

A Equação 1 se aplica a condições foto-estacionárias (medidas de intensidades, obtidas de espectros de emissão de luminescência convencionais), enquanto que a Equação 2 requer resolução temporal (medidas de tempos de vida de estados excitados, obtidas de curvas de decaimento de luminescência). Ambas, porém, evidenciam uma relação linear entre (I₀/I) ou (τ₀/τ) com a concentração de supressor, [Q]. O coeficiente angular fornece K_SV e, a partir desse parâmetro, pode-se determinar k_q (pois τ₀ é conhecido).

O mecanismo de supressão de luminescência de Stern-Volmer tem destacada importância em fotofísica e fotoquímica, na elucidação de mecanismos de luminescência, e também em química analítica, na determinação quantitativa de substâncias.^3,4 Sendo assim, é um mecanismo importante a ser abordado no ensino de espectroscopia de luminescência e de cinética de estados excitados, conteúdos de disciplinas que fazem parte da grade curricular de cursos de Química.

Para fins didáticos, recentemente utilizamos procedimentos Estocásticos (EST) no desenvolvimento de dois softwares: (1) "CinEstEx",⁵ para simular mecanismos de emissão de luminescência e de cinética de estados excitados; mas que também pode ser utilizado para a simulação de mecanismos complexos envolvendo cinética de primeira ordem de reações químicas; (2) "Perrin",⁶ para simulação da supressão estática da luminescência (modelo de Perrin). Nesse modelo, moléculas M^* são suprimidas sempre que houver uma molécula Q dentro de uma esfera de volume V_q centrada em M^*.

Outros trabalhos com fins didáticos utilizando-se o Método Monte Carlo (que envolve o uso de números aleatórios e de estatística de probabilidade no tratamento do sistema de interesse⁷) também podem ser encontrados na literatura recente, para a simulação de equilíbrio químico com o emprego da urna de Ehrenfast⁸ e na resolução de equação de Schrödinger.⁹

Neste trabalho, apresentamos o software "SternVolmer" para demonstrar processos de supressão dinâmica da luminescência (supressão colisional). Para a simulação deste mecanismo, foi necessária a utilização de procedimentos (rotinas) de Dinâmica Molecular (DM) e, também, procedimentos Estocásticos (EST). Os procedimentos DM foram utilizados para a simulação dos movimentos de moléculas gasosas ou líquidas, governadas pelas leis de Newton. Os procedimentos EST foram utilizados na implementação do mecanismo cinético de Stern-Volmer propriamente dito: a etapa cinética seguida por cada molécula luminescente (ou seja, se ela tem ou não sua luminescência suprimida) é escolhida por meio de sorteios. Para a simulação DM, foi desenvolvido o programa denominado "DinMol", que inclui uma rotina de domínio público,¹⁰ para realizar os cálculos de dinâmica molecular com esferas rígidas. Foram adicionados a "DinMol" procedimentos para animação gráfica das movimentações moleculares e de gráfico da distribuição de velocidades das moléculas, não existentes no programa de domínio público. À exceção dessa rotina de domínio público inserida em "DinMol", todos os outros procedimentos (a saber: de apresentações gráficas das colisões moleculares, da distribuição de velocidades moleculares, das curvas de decaimento de luminescência, dos gráficos Stern-Volmer e incluindo também a simulação EST da cinética Stern-Volmer) foram originalmente desenvolvidos pelos autores do presente artigo. Os dois softwares, "SternVolmer" e "DinMol", estão disponíveis para uso e "download" da internet.¹¹ O fato de se ter um código fonte aberto, permite que o professor possa utilizar a programação de computadores como incentivo à compreensão de fenômenos físicos e químicos, como é objetivo da disciplina de Tópicos Especiais "Desenvolvimento de Softwares em Química", ministrada no Departamento de Química da UFPR. Finalmente, utilizou-se o compilador gratuito "open-source" FreeBASIC.¹²



MÉTODOS

O software "SternVolmer"

O objetivo principal deste software é realizar simulações moleculares para se comprovar que, moléculas móveis, regidas pelas leis de movimento de Newton e por etapas cinéticas de desexcitação (com probabilidade k_r+k_nr) e de supressão de luminescência (k_q), se comportam conforme predito pela equação de Stern-Volmer, ou seja, apresentam tempos de vida de estado excitado que diminuem com o aumento da concentração de moléculas supressoras. Na simulação, as moléculas são representadas por circunferências de diferentes cores: as luminescentes excitadas são de cor verde, as luminescentes no estado fundamental são de cor cinza e as supressoras são azuis. Os fenômenos de desexcitação e de supressão também podem ser visualizados: Na desexcitação, um círculo verde aparece na posição da molécula luminescente; já na supressão, um círculo cinza aparece na posição da molécula luminescente que tem sua emissão suprimida, e um círculo azul na posição de sua parceira de colisão (molécula supressora). No início da simulação, todas as moléculas estão ordenadas: isto é necessário para que não ocorra sobreposição de moléculas. As velocidades iniciais de todas as moléculas são escolhidas pelo usuário e são iguais em módulo, mas com direções aleatórias, para fazer com que as moléculas se dispersem por todo sistema (cela cúbica na simulação 3D, ou cela quadrada na simulação 2D). Para se obter uma curva de decaimento válida, deve-se esperar primeiramente que todas as moléculas se distribuam homogeneamente no sistema, e isto é efetuado mais rapidamente por meio da tela de texto (tecla "t"). Somente após esta homogenização, o modo "randomizador" pode ser desligado (tecla "r") para se terminar a obtenção da curva de decaimento. Um ponto é então gerado e mostrado no gráfico Stern-Volmer. A simulação (experimento) é repetida, com uma concentração maior de moléculas supressoras, para obtenção de uma nova curva de decaimento e de mais um ponto no gráfico Stern-Volmer. Ao final do número de experimentos escolhido pelo usuário, o gráfico Stern-Volmer e os resultados quantitativos finais são mostrados. No início do experimento não existem moléculas no estado fundamental porque a existência destas moléculas somente acarretaria num maior consumo de memória e de processamento do computador, pois a colisão de moléculas excitadas com moléculas no estado fundamental não acarreta mudanças na concentração de moléculas excitadas. As curvas de decaimento continuariam a ser exponenciais, como se pode visualizar nos gráficos obtidos.

Para fins didáticos, apresentamos a seguir algumas características do software, para permitir que os leitores interessados possam adaptar o programa às suas necessidades. O programa principal "SternVolmer.bas" contém a chamada ao procedimento "simulacaoControle", que é responsável pelas chamadas aos procedimentos DM e também de desexcitação e de supressão de luminescência. Estes dois últimos processos EST (desexcitação e supressão) são definidos por meio de sorteios. Resumidamente, o que ocorre neste procedimento é descrito a seguir:

Inicialmente, o procedimento "simulacaoControle" atribui as configurações iniciais (posições e velocidades) para um conjunto de moléculas luminescentes M e supressoras Q e, em seguida, o procedimento "calculaUmaColisao" da DM é chamado para simular as movimentações moleculares e determinar quais moléculas estão colidindo e o respectivo tempo dessas colisões. Após isso, o procedimento EST "cineticaSternVolmer" é chamado para definir, por meio de sorteio, o que ocorre com o par de moléculas excitada e supressora que colide: se haverá supressão ou não da luminescência, de acordo com o mecanismo cinético de Stern-Volmer (M^* + Q → M + Q). Após isso, outro procedimento EST denominado "desexcitacaoSorteio" também é chamado para verificar se haverá desexcitação de alguma molécula luminescente excitada, com probabilidade proporcional a k_r+k_nr. É evidente, portanto, que a concentração de moléculas luminescentes no estado excitado, [M*], depende dessas simulações EST.

O fluxograma do procedimento "simulacaoControle", pode ser descrito pela execução seqüencial das seguintes ações, na ordem:

1. Procedimento "entradaDados": responsável pela entrada de dados para as simulações. Detalhes dos parâmetros de entrada deste procedimento serão explicados mais adiante;

2. Procedimento "inicializaMoleculas": Estabelece a configuração inicial de todas moléculas M e Q. Inicialmente, os vetores posição das moléculas são ordenados e os vetores velocidades têm todos a mesma magnitude inicial (definida pelo usuário na entrada de dados), mas com direções e sentidos aleatórios (no início da simulação, antes da primeira colisão ocorrer).

3. Laço (ou "loop") de controle, envolvendo chamada aos procedimentos 3.1 a 3.4:

3.1. Procedimento "calculaUmaColisao": realiza o cálculo dos tempos de colisão e determina as moléculas (luminescentes e/ou supressoras) que estão colidindo neste tempo (este procedimento faz parte da biblioteca DM, lib-dinmol.bas). Estes cálculos são realizados considerando as moléculas como esferas rígidas¹⁰ e o sistema consiste numa caixa (bidimensional ou tridimensional) de lados unitários. Quando a molécula sai de um lado da caixa, sua posição é redefinida como entrando pelo lado oposto, garantindo sempre um número constante de moléculas (definido pelo usuário) dentro da caixa.^10,13

3.2. Procedimento "cineticaSternVolmer": contém o mecanismo Stern-Volmer (EST) que é responsável pela análise e sorteio, a nível molecular, do que ocorre com o par de moléculas que colide, ou seja, da cinética de estado excitado, propriamente dita. Somente ocorrerá supressão da luminescência se uma molécula for luminescente excitada e a outra for supressora e, ainda, se o número aleatório gerado no sorteio for menor ou igual à Probabilidade de Supressão de Luminescência (PSL) definida pelo usuário na entrada de dados (variável "ProbQuenching" dentro do programa). Outras colisões, além destas, não causam supressão de luminescência e não alteram, portanto, a concentração de moléculas luminescentes excitadas, [M^*].

3.3. Procedimento "desexcitacaoSorteio": realiza o sorteio do decaimento do estado excitado, independentemente das moléculas que estão colidindo. Esta Probabilidade de Desexcitação (ProbDEXC no programa, com valor escolhido pelo usuário na entrada de dados) é proporcional a k = 1/τ₀ = k_r + k_nr, ou seja, envolve os processos de emissão radiativa e não radiativa, citados na introdução do artigo.

3.4. Procedimentos para o controle do tipo de gráfico mostrado na tela do computador: dos movimentos e colisões moleculares, da distribuição de velocidades moleculares e da curva de decaimento de luminescência;

4. Procedimento "saidaDados": responsável pelos cálculos das constantes de Stern-Volmer (K_SV) e de supressão bimolecular (k_q), e também pela gravação de arquivos Stern-Volmer. O usuário pode mudar o nome dos arquivos que são gerados pelo software; entretanto, deve-se sempre manter o prefixo intacto: "CFG" para arquivo de configurações das moléculas, "DEC" para arquivos de curvas de decaimento de estado eletrônico excitado, "SV" para o arquivo do gráfico Stern-Volmer e "RES" para arquivos de resultados de cálculos. Esses arquivos são gravados em modo texto e podem ser importados por softwares de edição de gráficos mais elaborados. Como será visto mais adiante, a extração de dados desses arquivos pode ser útil como atividade complementar aos alunos, para se elaborar outras simulações além das existentes no software.

Outros procedimentos e bibliotecas importantes no software são: Procedimento "visualizarDados": permite recuperar dados anteriormente gravados, visualizar o gráfico contendo todas as curvas de decaimento geradas na simulação e também o gráfico final Stern-Volmer, mostrando ainda os dados finais da regressão e da cinética. Isto é muito útil, pois permite a revisão e discussão dos resultados durante a aula. Biblioteca "lib-dinmol.bas": tratamento da DM segundo as leis da mecânica de Newton, contendo o procedimento calculaUmaColisao mencionado anteriormente. Biblioteca "lib-dinmol-graficos.bas": inclui os gráficos das movimentações moleculares e da distribuição de velocidades moleculares. Biblioteca "lib-sternvolmer-graficos.bas": apresenta a biblioteca gráfica correspondente para gráficos Stern-Volmer.



PARTE EXPERIMENTAL

As simulações de mecanismo Stern-Volmer podem ser conduzidas tanto em uma configuração bidimensional (2D) como tridimensional (3D), para a caixa contendo as moléculas. São apresentadas, a seguir, três simulações tridimensionais:

Simulação 1) Gráfico Stern-Volmer sob "condições padrão"

Nesta simulação 3D, o procedimento "inicializaMoleculas" atribui valores não-nulos às componentes dos vetores posição e velocidade nos eixos x, y (na tela) e z (perpendicular à tela). Os demais parâmetros de entrada da simulação (procedimento "entradaDados") foram:

- Número de pontos no gráfico Stern-Volmer (número de experimentos, expSVmax)= 5

- Número de moléculas luminescentes (NL) = 300

- Número máximo de moléculas supressoras (NQmax) = 75

- Probabilidade de desexcitação (DEXC) = 10%

- Probabilidade de supressão de luminescência (PSL) = 100%

- Densidade reduzida (D) = 0,017

- Velocidade inicial das moléculas (Vp) = 0,01

Nesta simulação, foram gerados 5 pontos no gráfico Stern-Volmer (5 experimentos, com aquisição de um total de 5 curvas de decaimento). Estes experimentos correspondem às concentrações de moléculas supressoras [Q] = Nq/V = Nq/1 = Nq = 0, 18, 36, 54 e 72, para os pontos 1 a 5 respectivamente, do gráfico Stern-Volmer.

Simulação 2) Efeito da velocidade das moléculas

Esta simulação 3D foi realizada sob as mesmas "condições padrão" anteriores, obtendo-se um gráfico Stern-Volmer para cada uma das 5 diferentes velocidades iniciais das moléculas, Vp: 0,01; 0,02; 0,03; 0,04 e 0,05 (correspondentes a múltiplos Vp, 2Vp, 3Vp, 4Vp e 5Vp das velocidades sob condição "padrão", simulação 1). Portanto, nesta simulação foram obtidas 25 curvas de decaimento, ou seja, 5 curvas para cada velocidade molecular ou gráfico Stern-Volmer.

Simulação 3) Efeito da densidade reduzida do sistema (caixa com moléculas)

A densidade reduzida D pode ser calculada pela fórmula D = NL.σ³/V, onde V é o volume (unitário) da caixa e σ ("sigma") é o diâmetro molecular, que corresponde às distâncias entre os centros de duas moléculas (esferas) que estão colidindo.^10,13 Esta simulação tridimensional foi realizada sob as mesmas "condições padrão" da simulação 1, obtendo-se um gráfico Stern-Volmer para cada uma das 5 diferentes densidades reduzidas do sistema, D: 0,017; 0,034; 0,051; 0,068 e 0,085 (correspondentes a múltiplos D; 2D; 3D; 4D e 5D das densidades sob "condição padrão", simulação 1). Portanto, nesta simulação foram obtidas 25 curvas de decaimento, ou seja, 5 curvas para cada densidade reduzida ou gráfico Stern-Volmer.



RESULTADOS E DISCUSSÃO

A Equação de Stern-Volmer

Para fins didáticos, a Equação 2 pode ser deduzida^2,14 a partir das etapas cinéticas citadas anteriormente. Na ausência de moléculas supressoras Q, apenas os processos de emissão radiativa e não radiativa estão presentes (o processo de absorção é admitido como sendo realizado por fonte de excitação laser pulsado, muito rápido) e, assim, a lei de velocidade diferencial é descrita por:





cuja integração resulta em:





onde o tempo de vida de estado excitado τ₀, na ausência de supressor, é dado por:





Na presença de moléculas supressoras Q, a lei de velocidade diferencial é descrita por:





cuja integração ([Q] é constante durante a obtenção da curva de decaimento de estado excitado) resulta em:





onde o tempo de vida de estado excitado τ, na presença de supressor, é dado por:





Pode-se então calcular a razão τ₀ /τ:





que é a equação de Stern-Volmer (Equação 2). De acordo com esta equação, o gráfico τ₀ /τ vs.[Q] é linear, com coeficiente linear igual a 1 e, por meio da análise do coeficiente angular, o valor de k_q pode ser obtido. Este é conhecido como gráfico de Stern-Volmer.

O cálculo diferencial é muitas vezes inacessível principalmente para alunos dos primeiros períodos letivos, o que dificulta um pouco o entendimento das equações cinéticas acima. Entretanto, deve-se deixar claro que a simulação EST não necessita de conhecimento prévio e /ou resolução destas equações. Seus procedimentos estão baseados em sorteios e, sendo assim, é um método extremamente simples e útil para a simulação de sistemas de grande complexidade. Os leitores podem comprovar isto pelo programa fonte disponibilizado.¹¹

Simulação 1) Gráfico Stern-Volmer sob "condições padrão"

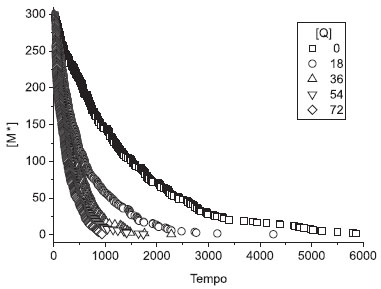

Na Figura 1 está o gráfico das curvas de decaimento obtidas nesta simulação. Observa-se a diminuição do tempo de decaimento das curvas (ou tempo de vida de estado excitado, τ) com o aumento da concentração do supressor, [Q]. Este comportamento é esperado para este mecanismo Stern-Volmer, e contrasta com o modelo de Perrin^1,6 (supressão estática da luminescência), onde o tempo de decaimento das curvas permanece inalterado.

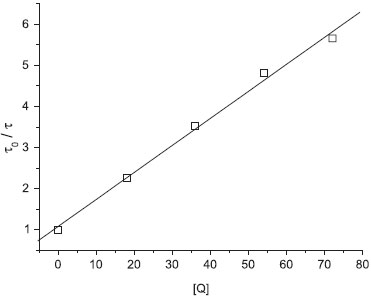

Na Figura 2 está o gráfico Stern-Volmer para esta simulação "padrão". O resultado da regressão linear neste gráfico forneceu coeficiente angular K_sv = k_qτ₀ = 0,06591 e coeficiente linear igual a 1,079. Estas simulações forneceram τ₀=1332 e k_q=4,948 × 10^-5. Pode-se notar a boa linearidade do gráfico, pelo valor do coeficiente de correlação igual a 0,9976.





Simulação 2) Efeito da velocidade inicial das moléculas, Vp

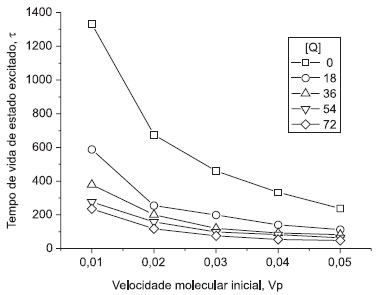

Na Figura 3 está o gráfico construído para esta simulação. Este gráfico não faz parte do software original, podendo ser solicitado como atividade complementar aos alunos. Sua construção pode ser efetuada a partir dos tempos de vida de estado excitado contidos nos arquivos "SV". Neste gráfico estão presentes os tempos de vida de estado excitado τ, obtidos das curvas de decaimento, em função da velocidade das moléculas no início da simulação, Vp, e da concentração de moléculas supressoras, [Q]. Duas informações importantes estão contidas neste gráfico:





1. Para uma determinada velocidade molecular Vp (vertical no gráfico), o tempo de vida de estado excitado diminui com o aumento da concentração de moléculas supressoras, fato já observado na simulação 1 sob condições padrão. Isto ocorre para velocidades moleculares altas ou baixas, e pode ser explicado pelo aumento da frequência de colisão entre moléculas luminescentes e supressoras, conforme ocorre o aumento da concentração das moléculas supressoras;

2. Para uma determinada concentração de moléculas supressoras Q (linhas contínuas do gráfico), o tempo de vida de estado excitado diminui com o aumento da velocidade das moléculas. Isto também pode ser explicado pelo aumento da freqüência de colisões entre moléculas luminescentes e supressoras, que aumenta a frequência com que as moléculas luminescentes retornam ao estado fundamental e, consequentemente, diminuindo o tempo de vida do estado excitado.

Simulação 3) Efeito da densidade reduzida, D

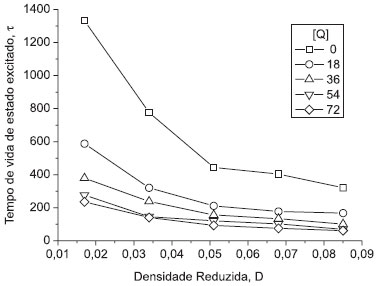

Na Figura 4 está o gráfico construído para esta simulação. Este gráfico também não faz parte do software original, podendo ser solicitado como atividade complementar aos alunos. Neste gráfico estão presentes os tempos de vida de estado excitado τ, obtidos das curvas de decaimento, em função da densidade reduzida, D, e da concentração de moléculas supressoras, [Q]. Pode-se notar a semelhança com o gráfico da Figura 3:





1. Para uma determinada densidade reduzida D (vertical no gráfico), o tempo de vida de estado excitado diminui com o aumento da concentração de moléculas supressoras. Este efeito tem a mesma explicação dada anteriormente para a simulação 2, ou seja, pelo aumento da frequência de colisão entre moléculas luminescentes e supressoras, conforme ocorre o aumento da concentração das moléculas supressoras;

2. Para uma determinada concentração de moléculas supressoras Q (linhas contínuas do gráfico), o tempo de vida de estado excitado (τ) diminui com o aumento da densidade reduzida do sistema (D). De acordo com a definição de D mencionada na parte experimental, um aumento nessa densidade significa, em última análise, um aumento no diâmetro molecular. Deste modo, a diminuição de τ com o aumento de D pode ser explicada pela diminuição do caminho livre médio entre as moléculas, acarretando um aumento na probabilidade de colisões e, portanto, na desativação da luminescência. Este procedimento é equivalente a manter o diâmetro molecular constante e alterar as dimensões da caixa resultando em volumes diferentes para esta, ou seja, diferentes densidades.¹³



CONSIDERAÇÕES FINAIS

As unidades utilizadas em todas as simulações são arbitrárias: as distâncias correspondem a frações do tamanho da cela, que tem lados unitários (u.a.), enquanto que os tempos correspondem a tempos de colisões moleculares (maiores detalhes na Referência¹⁰). Deste modo, τ₀ e [Q] podem ser escalonadas para se adequarem aos valores empíricos de sistemas reais.

A cinética de Stern-Volmer apresentada neste artigo trata da supressão por meio de colisões e, portanto, não se aplica a processos de transferência de energia de longo alcance. Neste caso, as desativações dos estados excitados M^* poderiam ocorrer também nos intervalos entre as colisões.

Existe uma limitação nas simulações feitas com este software: o menor intervalo de tempo que o procedimento DM consegue calcular é aquele intervalo entre duas colisões consecutivas. Portanto, eventos rápidos, da ordem de grandeza do tempo médio de colisões moleculares, não podem ser simulados, com precisão, com este software. Assim, consegue-se simular o comportamento cinético Stern-Volmer de moléculas de possuem τ₀ >> tempo médio de colisões moleculares, ou seja, probabilidades de desexcitação DEXC (que é proporcional a k= 1/τ₀ = k_r + k_nr) relativamente baixas. Uma solução para esse problema seria a modificação dos procedimentos internos da biblioteca DM, de forma a introduzir tempos intermediários à das colisões moleculares. Entretanto, isto não foi efetuado no presente artigo, para não descaracterizar a biblioteca DM da literatura. Além disso, deve-se enfatizar que, mesmo no caso de se alterar esta biblioteca DM, ainda existiria um incremento de tempo limite a ser considerado no cálculo, ou seja, esta limitação sempre estaria presente. Como conseqüência da existência de processos extremamente rápidos, pode-se prever que, após uma excitação molecular por laser pulsado de curta duração, a emissão luminescente ocorreria com todas as moléculas praticamente imóveis (pois o tempo de vida do estado excitado destas moléculas seria extremamente curto). Neste caso, os modelos de supressão estática de Perrin^1,6 ou de transferência de energia a longa distância poderiam ser válidos.

Um esclarecimento sobre os procedimentos DM e EST utilizados neste software: a simulação dos movimentos e colisões moleculares é realizada exclusivamente por meio de procedimentos DM. A construção dos gráficos Stern-Volmer (Figura 2) depende da obtenção do tempo de vida de estado excitado (τ) das curvas de decaimento da luminescência (ou curvas de decaimento de estados excitados, Figura 1). O eixo x, nestas curvas, é o tempo de colisão molecular, que é calculado por meio dos procedimentos DM. Já o eixo y, é a concentração de moléculas luminescentes no estado excitado, [M^*], que depende tanto da freqüência de colisões entre moléculas (depende da simulação DM), quanto dos sorteios relativos às etapas cinéticas do mecanismo Stern-Volmer (depende da simulação EST). Portanto, neste software, os dois procedimentos, DM e EST, agem em conjunto para a simulação do mecanismo de Stern-Volmer, ou seja, a união das duas simulações permite que se obtenham os dados cinéticos Stern-Volmer.

As simulações efetuadas neste artigo demonstram que o software desenvolvido está funcionando adequadamente e que pode ser utilizado como recurso didático em aulas de ensino de luminescência e de cinética de estados eletrônicos excitados. Além disso, a simulação para a visualização do gráfico Stern-Volmer é rápida (15 minutos de duração aproximadamente) e pode ser perfeitamente aplicada durante o período de uma aula. O software traz muitos gráficos, que permitem que o professor discuta detalhes com os alunos: No gráfico de distribuição de velocidades moleculares, deve-se observar que, no início da simulação, as velocidades são todas iguais em módulo, mas, após um certo número de colisões, as moléculas têm suas velocidades aumentadas ou diminuídas, dependendo de como ocorre a colisão entre elas (princípio da conservação do momento linear), acarretando na bem conhecida distribuição de Maxwell. Nos gráficos das curvas de decaimento de estado excitado, deve-se atentar para os formatos exponenciais das curvas (cinética de 1ª ordem) e também aos seus diferentes comportamentos nos mecanismos de supressão estático (de Perrin)^1,6 e o dinâmico, de Stern-Volmer: no primeiro, as curvas de decaimento de estado eletrônico excitado exibem o mesmo tempo de vida (τ), enquanto que no de Stern-Volmer ocorre uma diminuição em τ à medida que [Q] aumenta.
