JBCS

INTRODUÇÃO

O desenvolvimento de sistemas para liberacao controlada de farmacos a partir de novos polimeros ou a aplicacao de polimeros já conhecidos em novas formulacoes tem recebido atencao  e vários pesquisadores nas ultimas decadas.¹ Nesse sentido, derivados de celulose como acetato de celulose (AC) tem sido utilizados como matrizes polimericas para liberacao controlada devido a sua biocompatibilidade, capacidade de formacao de membranas e microparticulas e sua elevada temperatura de transicao vitrea.^2,3 Esses sistemas de matrizes sao frequentemente usados para prolongar, atrasar ou direcionar a taxa de liberacao de farmacos, reduzindo o numero de doses e a frequência das dosagens em comparacao com aquelas formulacoes farmacêuticas que apresentam uma forma de liberacao imediata (convencional).^2,4 Yu et al.⁵ e Nista et al.,⁶ por exemplo, empregaram membranas de AC como matrizes para liberacao controlada de cetoprofeno e do sulfato de gentamicina, respectivamente, alcancando resultados satisfatórios no controle da liberacao destes farmacos.

Sendo assim, o polimero AC se destaca ainda pela capacidade de formacao de membranas com modificacoes morfologicas que podem ser controladas pela adicao de um nao-solvente (NS) comum e de baixo custo, como a agua. Esse sistema trifasico AC-solvente-NS, quando empregado para formacao de membranas pelo metodo de inversao de fases pela evaporacao de solvente, caracteriza-se pela formacao de uma estrutura porosa, cujos poros podem ter suas dimensões alteradas por variacoes nas proporcoes do NS e do solvente.^7-10 Essas modificacoes morfologicas influenciarao diretamente na forma como o farmaco sera distribuido na matriz polimerica e nas interações estabelecidas entre a matriz polimerica e o farmaco, bem como na suscetibilidade que o sistema apresentara a entrada do solvente do meio de liberacao. Consequentemente, a taxa de difusao do fármaco podera ser favorecida pelo aumento da quantidade e tamanho destes poros, fornecendo um mecanismo eficiente de controle para obtenção de uma determinada taxa de liberacao do farmaco pretendida.

Dentre uma vasta gama de farmacos passiveis de estudos de liberacao modificada, o ibuprofeno (farmaco anti-inflamatorio não esteroidal, com efeitos analgesicos, antipireticos e anti-inflamatorios) se notabiliza por ter aplicacao tanto em sistemas que possuam um perfil de liberacao rapida quando se objetiva efeitos antitermicos e analgesicos, como em um perfil de liberacao sustentada quando se deseja o tratamento continuo da artrite reumatoide ou osteoartrite, por exemplo.¹¹ IBF esta disponivel comercialmente, principalmente, na forma de comprimidos revestidos e suspensoes em dosagens que variam entre 200 a 800 mg, administrados de tres a quatro vezes por dia, respeitando um limite de 1200 mg dia^-1 para administrações sem prescricao medica ou 2400 mg dia^-1 sob prescricao medica, apresentando boa absorcao oral.¹² Suas concentracoes sericas máximas sao atingidas entre 1 a 2 horas apos a administracao oral, sendo rapidamente biotransformado com uma meia-vida no soro de 1,8 a 2 horas.¹³ O farmaco e completamente eliminado em 24 horas após a ultima dose atraves do metabolismo.^12,14

Posto isso, uma forma de avaliar e comparar novos sistemas matriciais desenvolvidos e pelo uso de equacoes genericas que traduzem matematicamente a curva de dissolucao do farmaco em função de alguns parametros relacionados as formas farmaceuticas, determinando parametros de liberacao cinetica de liberacao in vitro do farmaco e contribuindo para o melhor entendimento das interações farmaco-polimero e o(s) mecanismo(s) que rege(m) a liberacao dos farmacos.¹⁵

Neste trabalho, ressalta-se o uso da voltametria de onda quadrada (SWV, do ingles “Square-Wave Voltammetry”) como tecnica de detecccao e quantificacao do farmaco, uma vez que, como observado por Fonseca et al.,³ permite a realizacao de medidas em tempo real de forma rapida e eficiente, descartando etapas de preparacao da amostra que poderiam culminar em perda do analito, além de apresentar limites de quantificação compatíveis às necessidades dos ensaios de liberação com fármacos quando comparada a outras técnicas analíticas, inclusive outras técnicas voltamétricas.³ Para tanto, destaca-se também os estudos realizados por e Švorc et al.¹⁶ que, além de descreverem o mecanismo de oxidação eletroquímica do ibuprofeno (IBF), conseguiram detectar e quantificar este fármaco através de medidas SWV empregando como eletrodo de trabalho um eletrodo de diamante dopado com boro.

Outras técnicas empregadas, como a Calorimetria Exploratória Diferencial (DSC, do inglês "Differential Scanning Calorimetry") e Microscopia Eletrônica de Varredura (MEV), também se constituem em ferramentas importantes para caracterizar e avaliar as matrizes poliméricas empregadas na liberação de fármacos, com a finalidade de obter informações importantes relacionadas à interação fármaco-polímero, morfologia da matriz e distribuição do fármaco em sua formulação.^17-19 Dessa forma, neste trabalho foram produzidas membranas AC com diferentes morfologias para incorporação e liberação do IBF, empregado como fármaco modelo, avaliação de seus comportamentos sob ensaios de liberação de fármaco in vitro e aplicação de modelos cinéticos como o de Korsmeyer-Peppas, Weibull e Higuchi, a fim de determinar o mecanismo de transporte que rege a liberação do fármaco a partir destas membranas.

PARTE EXPERIMENTAL

Todos os reagentes utilizados neste estudo foram de grau de pureza analítica e puderam ser utilizados sem mais etapas de purificação.

Produção das membranas simétricas e assimétricas de acetato de celulose (AC)

Membranas simétricas foram preparadas pela dissolução do AC (8% m/m) em acetona (Dinâmica^®, Indaiatuba, Brasil) pelo método de evaporação de solvente adaptado.¹⁸ O AC foi fornecido gentilmente pela empresa Rhodia Solvay^® (Santo André, Brasil), na forma de flocos e com grau de substituição (GS) igual a 2,45. Esse GS é definido como o número médio de grupos hidroxila que foram substituídos por grupos acetila, por unidade D-glicopiranosil da cadeia polimérica, podendo variar de 0 (para a celulose) a 3 (para o triacetato de celulose) e, assim, influenciar na solubilidade do polímero em um determinado solvente. Sendo assim, o AC fornecido pode ser classificado como um diacetato de celulose (GS entre 1,9 e 2,5) e, portanto, é sabidamente solúvel em acetona.^20,21 O fármaco foi incorporado às membranas pela adição de 10% (m/m) de ibuprofeno/acetato de celulose (AC-SM/IBF) à solução de AC antes do espalhamento em placa de Petri. O padrão de IBF, 97% de pureza, foi adquirido em uma indústria de insumos farmacêuticos (Gemini LTDA, Anápolis, Brasil). Em seguida, a etapa de evaporação de solvente foi promovida a 25 °C por 12 h. Posteriormente, a membrana foi destacada e pesada. Procedimento semelhante foi adotado para a formação das membranas assimétricas (AC-AM/ IBF), em que 10, 15 e 25% (m/m) de água foram adicionadas, intentando-se sua ação como agente porogênico (não solvente para o sistema formado). Todas as membranas foram produzidas com dimensões de 9,5 cm de diâmetro.

Caracterização morfológica e estrutural das membranas produzidas

As membranas foram metalizadas com uma fina camada de ouro em uma metalizadora para carbono e ouro modelo Quorum QR 150ES e analisadas quanto à superfície e seção transversal das membranas em um Microscópio Eletrônico de Varredura modelo VEGA3, TESCAN, operando a 5 ou 10 kV.

As membranas também foram avaliadas por Calorimetria Exploratória Diferencial (DSC) em Calorímetro Exploratório modelo Q-20, da TA Instruments. Foram utilizados porta amostras padrão de alumínio com tampa, em que 4-5 mg da membrana foram aquecidos de 25 a 280 °C para registro de uma primeira varredura. Após a primeira varredura, o equipamento foi resfriado com gelo até que o forno atingisse a temperatura de 20 °C e submetido a novo aquecimento de 25 a 280 °C para registro de uma segunda varredura. As amostras foram analisadas na taxa de aquecimento de 10 °C min^-1 em atmosfera de N2 em fluxo de 50 cm³ min^-1.

Ensaios de liberação in vitro do fármaco ibuprofeno (IBF)

Reagentes e Aparatos

Soluções aquosas foram preparadas usando água ultrapura obtida através de um sistema de ultrapurificação Megapurity. Os experimentos voltamétricos foram realizados em um potenciostato/galvanostato µAUTOLAB tipo III acoplado a um microcomputador e controlado por software NOVA 2.1. O pH das soluções foi medido com um pHmetro HANNA modelo HI 3221 acoplado a um eletrodo de vidro. Um agitador magnético com aquecimento da TECNAL modelo TE-0853 foi utilizado tanto para promover agitação quanto controlar a temperatura em 36 °C durante os ensaios de liberação do fármaco.

Quantificação voltamétrica dos perfis de liberação do IBF

Os perfis de liberação do IBF a partir das membranas foram estudados em um sistema de monitoramento por SWV, representado na Figura 1, e montado como segue: uma célula eletroquímica (A) contendo 10 mL de uma solução 0,1 mol L^-1 de tampão fosfato, pH 7,4, que atuou como eletrólito de suporte e fluido de simulação intestinal (FSI); membranas cortadas em pequenos pedaços e transferidas para a célula eletroquímica (B); medidas voltamétricas realizadas empregando-se um sistema de três eletrodos composto por um fio de Pt como eletrodo auxiliar (C), um eletrodo de Ag/AgCl/KCl_saturado (AgC_lsat) como eletrodo de referência (D) e um eletrodo de disco de carbono vítreo, com 3 mm de diâmetro, como eletrodo de trabalho (E); sistema mantido imerso em banho termostatizado a 36 °C (F), sob agitação magnética constante (G), exceto durante as medidas voltamétricas. O IBF liberado pelas membranas foi quantificado por voltametria de onda quadrada (SWV), empregando-se os seguintes parâmetros voltamétricos: frequência de 150 Hz, amplitude de pulso 75 mV e incremento de varredura de 4 mV. Os voltamogramas foram registrados repetidamente em diferentes intervalos de tempo até que se atingisse uma porcentagem constante de fármaco liberado. Após cada medida voltamétrica, o eletrodo de carbono vítreo foi polido em uma suspensão de alumina com diâmetro de partícula de 5 µm dispersa em um pano para polimento metalográfico.

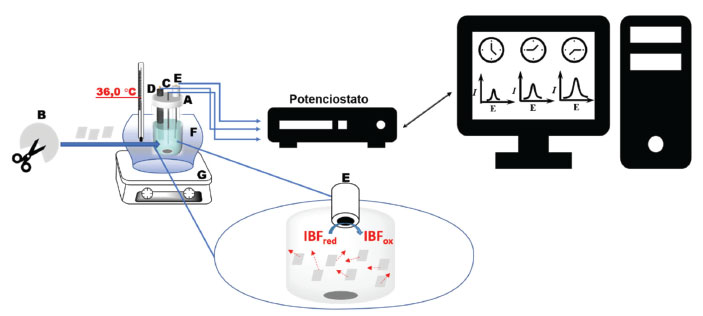

Figura 1. Fluxograma do sistema montado para monitoramento em tempo real do IBF liberado a partir das membranas

RESULTADOS E DISCUSSÃO

Caracterização morfológica e estrutural das membranas

Microscopia Eletrônica de Varredura (MEV)

Membranas simétricas carregadas ou não com o fármaco IBF, foram produzidas na ausência do agente porogênico (água) e apresentaram aspecto transparente. As membranas assimétricas foram produzidas pela adição de diferentes proporções de água (10, 15 e 25% m/m), carregadas ou não com IBF, e apresentaram aspecto opaco. A opacidade da membrana pode ser um indício de irregularidades na distribuição de estruturas que causam a reflexão ou desvio da luz, podendo ser atribuídas a regiões cristalinas, poros (principal causa da opacidade nas membranas assimétricas) ou outras estruturas existentes nas membranas.²² Imagens de duas membranas produzidas são mostradas na Figura 2.

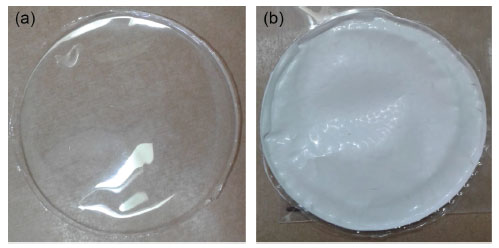

Figura 2. Fotografias (a) da membrana simétrica (AC-SM) e (b) da membrana assimétrica com 15% de água (m/m) (AC-AM15)

As imagens por MEV das membranas referência de AC (sem fármaco) produzidas na ausência e na presença de diferentes proporções de água estão apresentadas na Figura 3. Fica evidente nessas imagens as modificações morfológicas produzidas pela presença do agente porogênico nas membranas.

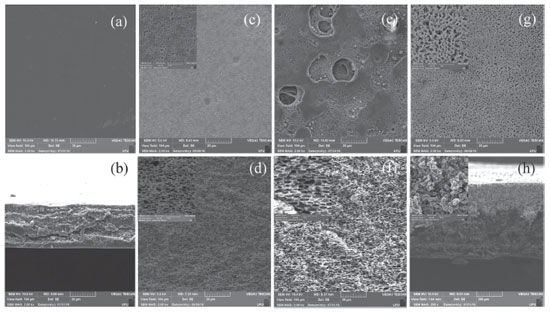

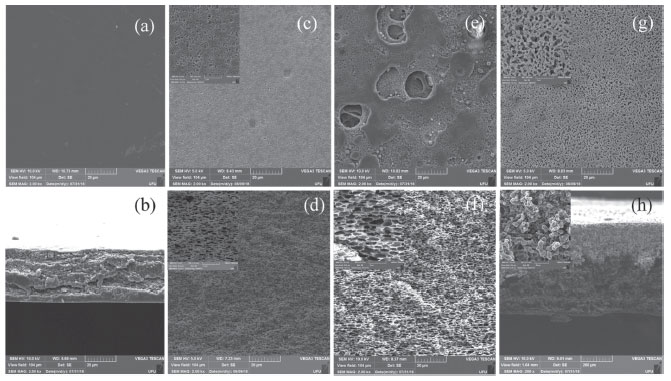

Figura 3. Imagens por MEV da superfície e seção transversal das membranas referência: AC-SM (a, b); AC-AM10 (c, d); AC-AM15 (e, f); AC-AM25 (g, h)

Para AC-SM (Figura 3a) verifica-se que, na ausência de agente porogênico, a precipitação da membrana é condicionada somente pela evaporação do solvente e, assim, resulta na formação de uma membrana de superfície densa, contínua, homogênea e sem poros aparentes, na magnificação avaliada. Sua seção transversal (Figura 3b) evidencia a ausência de poros e exibe um aspecto de membrana formada por densas camadas estratificadas pela superposição das cadeias poliméricas, que justifica sua classificação como membrana do tipo simétrica densa.

As adições de diferentes proporções de agente porogênico (10, 15 e 25% m/m - água/polímero) promoveram a formação de uma estrutura heterogênea com regiões mais densas associadas a precipitação da fase rica em polímero na presença de um não solvente (NS) e regiões mais porosas oriundas da precipitação da fase com menor concentração polimérica. Essa diferença de concentração polimérica é formada no interior da solução AC/acetona/água conforme transcorre a etapa de evaporação do solvente. Dessa forma, a proporção entre polímero/agente porogênico é responsável pelo aumento da quantidade, tamanho e formato dos poros. Com a adição de 10% (m/m) de água observa-se a formação de poros de diâmetros menores que 1 µm, interligados por regiões contínuas formadas pelo emaranhamento das cadeias poliméricas durante a fase de evaporação do solvente (Figura 3c). A imagem da seção transversal (na Figura 3d) exibe, ainda, poros com morfologia celular e comprimentos menores que 2,5 µm, sendo que alguns estão interconectados. Conforme pode ser visto nas Figuras 3e-h, o aumento da porcentagem de agente porogênico favorece a formação da fase polimérica menos concentrada, resultando em mudanças significativas na precipitação do polímero, evidenciadas pela formação de materiais pouco uniformes, com superfície e interior constituídos de poros, cujas dimensões também são proporcionais ao aumento da fração de agente porogênico. Essas morfologias descritas apresentam propriedades próximas das membranas classificadas como assimétricas e, assim, podem ser explicadas pelos processos de formação deste tipo de membrana pelo emprego do método de evaporação de solvente.¹⁰

A adição de qualquer substância à solução de preparação das membranas pode levar a mudanças morfológicas significativas devido à possibilidade de interação dessas espécies com o polímero. A Figura 4 apresenta as imagens por MEV para as membranas com IBF incorporado durante a produção das membranas.

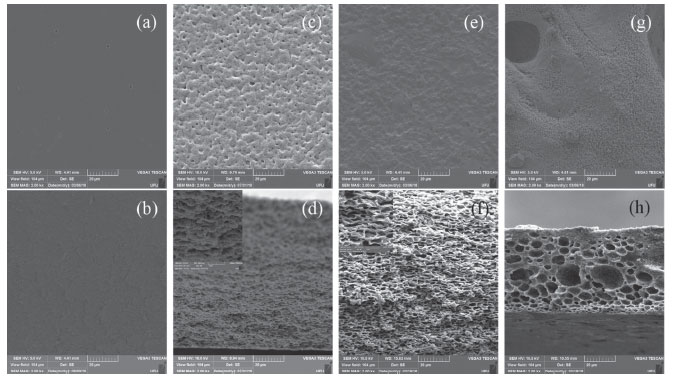

Figura 4. Imagens por MEV da superfície e seção transversal das membranas de AC-SM/IBF (a, b); AC-AM10/IBF (c, d); AC-AM15/IBF (e, f); AC-AM25/IBF (g, h)

Para as membranas preparadas com IBF sem agentes porogênicos, AC-SM/IBF (Figura 4a-b), a quantidade de fármaco adicionada não provocou mudanças significativas na morfologia da membrana que, semelhantemente à membrana de referência AC-SM (Figura 3a), apresenta-se como densa.

No entanto, a adição de NS induz a uma separação de fases que culmina na formação da membrana pela precipitação do polímero pelo contato com a fase NS, bem como pela evaporação do solvente da solução polimérica. Assim, além dos fatores como umidade, atmosfera saturada do solvente e temperatura que comumente alteram o processo de formação de membranas pelo método de evaporação de solvente, têm-se o acréscimo do fármaco. Esse, na solução polimérica, pode agir como aditivo, alterando sua viscosidade e modificando as taxas de evaporação tanto do solvente como do NS e, consequentemente, as morfologias das membranas produzidas nestas condições.^23,24 Desta forma, as membranas AC-AM10/IBF e AC-AM15/IBF apresentaram morfologias próximas entre si, porém bem distintas das membranas referência (sem fármaco).

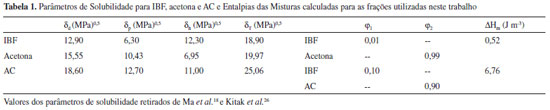

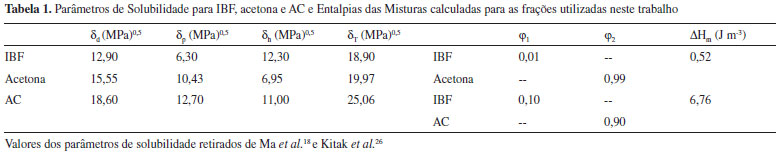

Cabe ressaltar que, IBF apresenta valores dos componentes de parâmetro de solubilidade (δ) mais próximos do solvente acetona do que do polímero AC, conforme pode ser visto nos dados apresentados na Tabela 1. Sendo assim, pode-se deduzir a partir da Equação 1, que a miscibilidade do fármaco no solvente deve ser mais favorável do que a miscibilidade deste no polímero.^18,25

Subscritos 1 e 2 se referem ao IBF e AC (ou acetona), respectivamente; φisão frações volumétricas; δd, δp e δh são os componentes de dispersão, polar e de ligação de hidrogênio, respectivamente, dos parâmetros de solubilidade de Hildebrand e δHm é a entalpia da mistura.¹⁸

Essa maior miscibilidade do IBF em acetona do que no polímero diminui a pressão de vapor do solvente utilizado, reduzindo a taxa de evaporação desse e modificando o processo de formação da estrutura porosa das membranas pelo método de evaporação de solvente. Com uma evaporação mais lenta do solvente, a formação da fase mais concentrada de polímero e posterior precipitação é retardada, permitindo que se formem poros de tamanhos e distribuições mais uniformes, conforme morfologias observadas nas Figuras 4c-h. O aumento da fração de NS nas soluções poliméricas acompanhou o aumento no tamanho dos poros (cerca de 2 µm para AC-AM10/IBF e de 4 a 6 µm para AC-AM15/IBF), chegando a formar macroespaços vazios como os da membrana AC-AM25/IBF de dimensões de cerca de 20 µm.

Outra consequência associada à proximidade entre os valores dos parâmetros de solubilidade do IBF e acetona é que, esse último sendo o solvente utilizado para o AC, há premissa para a afirmação de que o IBF tenha boa interação com o polímero, possibilitando sua dispersão molecular na matriz dependendo da porcentagem de fármaco adicionada.

Calorimetria Exploratória Diferencial (DSC)

A interação do fármaco e da matriz polimérica pode ser avaliada através das curvas de DSC para as membranas referência e as membranas com IBF. A partir das curvas de primeira varredura, apresentadas nas Figuras 5a e 5c, é possível identificar a presença de dois eventos endotérmicos. O primeiro evento ocorre próximo à temperatura de 150 °C e pode estar associado à dessorção de água das membranas. As temperaturas menores do que 100 °C registradas para este evento podem estar relacionadas à organização da água nas membranas na presença do fármaco e também às suas morfologias.

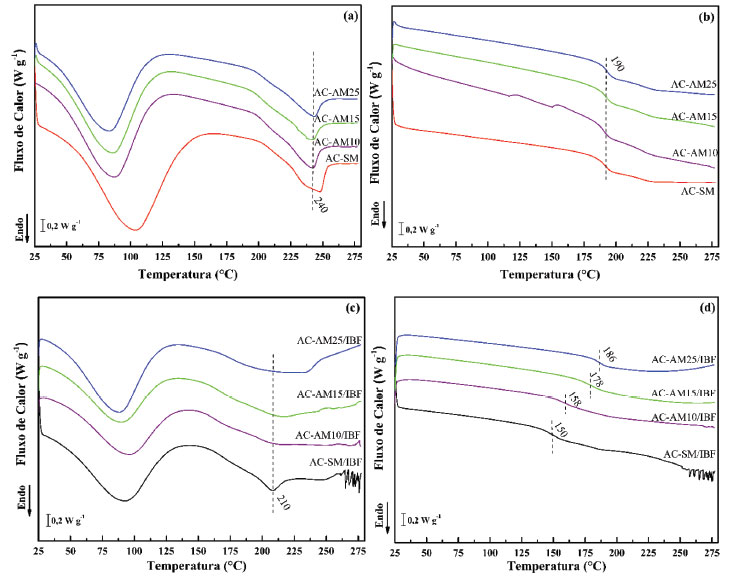

Figura 5. Curvas DSC das membranas referência e contendo IBF (a e c, respectivamente) para primeira e (b e d) segunda varredura. Taxa de aquecimento de 10 °C min^-1 e fluxo de N2 a 50 cm3 min^-1

Em seguida, têm-se um segundo evento endotérmico em aproximadamente 240 °C que se deve à fusão do AC e está em concordância com a temperatura de fusão encontrada na literatura.^20,27 Para a segunda varredura, observa-se a temperatura de transição vítrea do polímero por volta de 190 °C , estando também de acordo com as relatadas na literatura.^20,27,28 A Tabela 2 apresenta os valores de propriedades térmicas encontradas para as membranas. Todas as propriedades investigadas: temperatura de fusão, T_f; temperatura de transição vítrea, T_g; temperatura de dessorção de água, Td; Entalpia de dessorção de água, ∆H_dH2O; e Entalpia de fusão, ∆H_fusão;são modificadas em maior ou menor grau por propriedades do sistema tais como porcentagem de agente porogênico, porcentagem de fármaco e interações com o sistema polímero-solvente-fármaco.

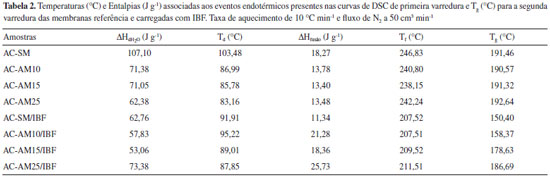

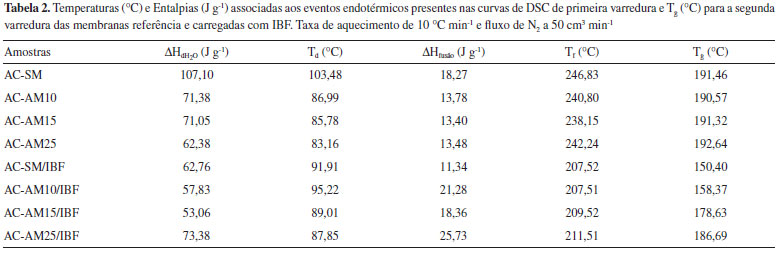

Os dados da Tabela 2 mostram que a mudança da morfologia das membranas referência (sem fármaco) levam a alteração de ∆H_dH2O e da Td, com a diminuição destes valores. A diminuição dos valores indica que o processo de dessorção é facilitado. Isso pode estar relacionado à maior porosidade das membranas que favorece a dispersão da água na membrana e também sua dessorção, uma vez que esta pode estar superficialmente ligada. A diminuição de ∆H_fusão e da T_f do polímero pode estar associada a uma dificultação da formação dos domínios cristalinos na presença do não solvente, porém, essa perturbação não é extensiva. Para as membranas sem os fármacos, pouca mudança nas T_g são observadas de uma membrana para outra, indicando que a presença da água não altera significativamente a mobilidade das cadeias poliméricas, atuando assim como agente porogênico e não como agente plastificante.

Para as membranas carregadas com IBF, o primeiro aspecto marcante é a ausência de uma endoterma de fusão do IBF que, de acordo com a literatura, ocorre por volta de 76 °C, não sendo registrada nem na primeira ou na segunda varredura das curvas térmicas.²⁹ Esse aspecto indica que o fármaco foi disperso molecularmente no filme polimérico sólido, constituindo a formação de uma boa mistura entre polímero e fármaco.

Outro fator que corrobora a incorporação do fármaco e o estabelecimento de interações deste com a matriz, são os valores de T_g que, para as membranas com o fármaco, apresentam uma diferença entre 10 a 40 °C em relação as membranas referência. Neste caso, evidencia também a atuação do fármaco como agente plastificante, cujo efeito é menos pronunciado quando a membrana é produzida com menor quantidade de agente porogênico.

Devido ao efeito plastificante, a presença do fármaco também diminui ∆H_fusão e T_f do polímero.³⁰ Portanto, pode-se afirmar que as maiores reduções na T_g foram para as membranas AC-SM/IBF, AC-AM10/IBF e AC-AM15/IBF, nessa ordem (de 191,46 para 150,40 °C; 190,57 para 158,37 °C e 191,32 para 178,63 °C, respectivamente), em relação às membranas referência e indicam que a interação polímero-fármaco (P-F) é tanto maior quanto maior a redução no valor da T_g.

Essa afirmação pode ser avaliada pelos resultados dos ensaios de liberação do fármaco, uma vez que esses dependem (entre outros fatores) da interação estabelecida entre a matriz polimérica e o fármaco no meio de teste. A consequência direta disso é que se espera para a membrana AC-AM25/IBF, uma liberação mais rápida do fármaco da matriz, uma vez que sua T_g é pouco menor que a da membrana referência AC-AM25 (186,69 °C e 192,64 °C, respectivamente), ou seja, esta deve possuir interação P-F menos intensa.

Ensaios de liberação in vitro do fármaco IBF

Os perfis de liberação do IBF das membranas de AC foram obtidos a partir da detecção e quantificação deste por SWV, seguindo um procedimento análogo ao descrito por Fonseca et al.³ As curvas de liberação são apresentadas na Figura 6.

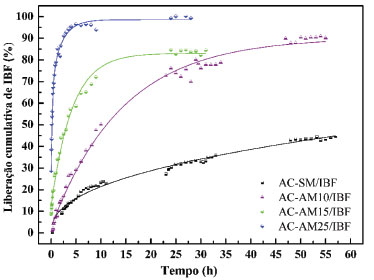

Figura 6. Ensaios de liberação cumulativa do fármaco IBF (%) das membranas AC-SM/IBF (-); AC-AM10/IBF (-); AC-AM15/IBF (-) e AC-AM25/IBF (-), quantificado por SWV, em função do tempo (h)

O perfil de liberação do IBF da membrana simétrica AC-SM/IBF exibe a menor porcentagem de fármaco liberado durante os testes para as membranas contendo IBF, alcançando um valor de aproximadamente 45% de liberação após cinquenta e sete horas de ensaio. Esse resultado está associado ao fato de que esta membrana possui a estrutura morfológica mais densa dentre as preparadas, o que dificulta a entrada do fluido de simulação intestinal (FSI), tampão fosfato 0,1 mol L^-1, pH 7,4; e, consequentemente, a difusão do fármaco para fora da membrana. Além disso, deve-se considerar que os resultados das análises térmicas, principalmente o menor valor de T_g, indicaram uma interação mais intensa P-F para esta membrana, justificando o perfil de liberação obtido.

AC-AM10/IBF apresentou um perfil de liberação contínua e lenta do fármaco, porém, com uma porcentagem de liberação mais elevada.

Para essa, foram necessárias vinte e oito horas para se atingir cerca de 80% de IBF liberado e cinquenta e seis horas para liberar praticamente 100% do fármaco. Essa quantidade de fármaco liberado e o perfil de liberação obtido podem ser explicados em parte pela morfologia desta membrana de poros menores (diâmetro de cerca de 2 µm), achatados, e mais ordenados (Figura 4c e 4d), que tornam o acesso do FSI ao fármaco disperso na matriz polimérica mais facilitado do que para AC-SM/IBF, como também pela menor interação P-F formada em relação a este último, prevista pela T_g.

Dessa forma, considerando-se o tempo para obtenção das concentrações séricas máximas e tempo de meia-vida do IBF em formulações orais convencionais, destaca-se que os perfis de liberação obtidos para AC-SM/IBF e AC-AM10/IBF os qualificam para

o tratamento de enfermidades crônicas como a artrite reumatoide ou osteoartrite, já que esses tratamentos necessitam de um fornecimento contínuo por longos períodos de tempo, maximizando a eficiência de cada dose e, assim, reduzindo o número de doses subsequentes requeridas.

Para AC-AM15/IBF, a porcentagem de fármaco liberado ao final de trinta e duas horas de ensaio é de cerca de 85%, porém 75% do IBF são liberados nas primeiras oito horas de ensaio. Essa diminuição no tempo requerido para liberação de tais porcentagens de fármaco está relacionada ao aumento no tamanho dos poros em relação aos de AC-AM10/IBF, evidenciados pela seção transversal vista na Figura 4f, que favorece a entrada do FSI e, consequentemente, a difusão do fármaco da matriz, além da diminuição nas forças de interação P-F, indicadas pelo valor da T_g deste material.

Em AC-AM25/IBF, uma liberação inicial de cerca de 25% do fármaco é observada logo nos minutos iniciais de teste e está associado à liberação de parte do fármaco que se encontra distribuído mais superficialmente que, de acordo com as previsões feitas durante a discussão dos resultados das curvas de DSC de que a interação P-F é menor para esse material (evidenciado pelo valor da T_g próximo ao da membrana referência) em comparação com as demais membranas, ao entrar em contato com a solução FSI resulta nesta liberação inicial rápida. À parte dessa porcentagem de liberação inicial, esta membrana consegue atingir cerca de 95% de liberação do fármaco nas quatro primeiras horas de ensaio. Isso se deve à influência do IBF na modificação morfológica destas membranas que para AC-AM25/IBF, apesar de possuir poros de tamanhos que variam entre 2 e 10 µm e macroespaços vazios de cerca de 20 µm, essas ainda apresentam uma estrutura porosa mais uniforme do que AC-AM25.

Para essas, também considerando-se o tempo para obtenção das concentrações séricas máximas e tempo de meia-vida do IBF em formulações orais convencionais, têm-se que os perfis de liberação obtidos para AC-AM15/IBF e AC-AM25/IBF, por sua vez, os tornam elegíveis para o tratamento de enfermidades agudas como tratamento de dor leve a moderada e redução de febre, por exemplo, diminuindo a quantidade de doses necessárias, uma vez que o fármaco é liberado gradativamente em intervalos que podem atingir oito horas.

Os resultados mostram que as membranas com água em sua formulação apresentam menor densificação e, portanto, facilidade para a migração do fármaco para o FSI. Maior retenção é observada para a membrana simétrica densa, como esperado.

Aplicação de Modelos Cinéticos às Curvas de Liberação do IBF

Os perfis de liberação foram avaliados a partir dos modelos cinéticos de Higuchi, Korsmeyer-Peppas e o modelo estatístico de Weibull.¹⁵ Os resultados são apresentados na Tabela 3.

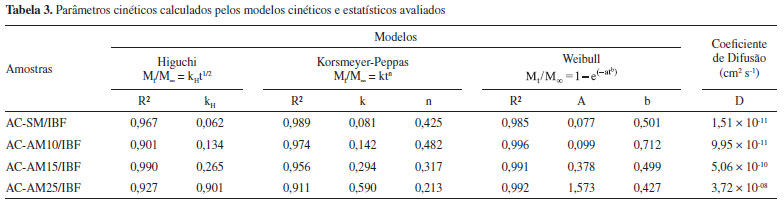

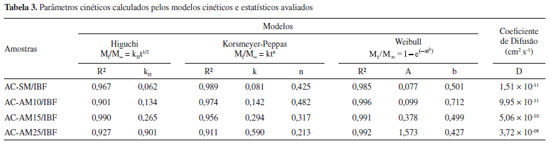

Os resultados apresentados na Tabela 3 mostram que o mecanismo de transporte das membranas é melhor modelado pelo modelo de Korsmeyer/Peppas que pelo modelo de Higuchi. O modelo de Higuchi vem sendo aplicado a sistemas matriciais homogêneos que seguem a lei de Fick. O tratamento n = 0,5 é o limite superior para propor a cinética como um processo de solução/difusão através da matriz.¹⁵ Considerando a aplicação do modelo de Korsmeyer/Peppas, verificouse que o ajuste dos dados nesse modelo confirma o mecanismo de solução/difusão uma vez que n é próximo de 0,5 para os sistemas com 0 e 10% de agente porogênico. Para os sistemas com 15 e 25% de agente porogênico, o valor do parâmetro n, que indica o mecanismo de transporte, fica entre 0,20 e 0,32, o que reforça o mecanismo por solução/difusão, apesar da presença dos poros. Esses valores de n menores que 0,5 podem indicar um processo pseudo-Fickiano, em que as curvas de difusão são muito semelhantes a um processo Fickiano, entretanto, atinge o equilíbrio de liberação mais rapidamente.³¹

Uma vez que a constante k, do modelo Korsmeyer/Peppas, in-corpora informações estruturais, geométricas e de controle cinético das matrizes, o aumento dessa constante acompanhando o aumento da razão de NS adicionado, indica que a cinética de liberação do fármaco é favorecida pelas modificações morfológicas promovidas, neste trabalho.¹⁵

Uma análise mais aprofundada mostra que os modelos de Higuchi e Korsmeyer/Peppas, apesar de aplicáveis, apresentam valores de coeficiente de determinação, R², que indicam que entre 3 e 10% dos dados dos perfis de liberação não se ajustam aos modelos testados. Essa deficiência no ajuste dos dados experimentais pode ser atribuída à inadequação do modelo e/ou a uma certa dispersão dos resultados experimentais.

Para melhor avaliar estes sistemas foi aplicado o modelo de Weibull. Essa é uma equação empírica aplicada aos processos de dissolução/liberação controlada. Quando aplicada a esses sistemas, a equação expressa a fração de fármaco acumulada na solução no tempo t de acordo com a Equação 2:

A utilização dessa expressão empírica sempre foi restrita devido à ausência de base cinética para seu uso e a natureza não física dos seus parâmetros. Porém, Papadopoulou et al.³² foram capazes de obter uma relação linear entre o expoente n da expressão de Korsmeyer/ Peppas e o expoente b do tempo t da expressão de Weibull. Para os autores, b também é considerado um indicador do mecanismo de transporte através da matriz em que, quando b ≤ 0,75, pode ser relacionado a n ≤ 0,5 da expressão de Korsmeyer/Peppas, indicando que é o mecanismo de difusão Fickiano que regula a liberação a partir das membranas testadas e corroborando a afirmação oferecida pelo modelo de Korsmeyer/Peppas.

Os resultados dos Coeficientes de Difusão (D) para as membranas produzidas neste trabalho, descritos na Tabela 3, traduzem os perfis de liberação obtidos ao evidenciar o aumento na velocidade de difusão do fármaco para fora da matriz polimérica conforme foram realizadas as modificações morfológicas testadas.

CONCLUSÃO

Este trabalho mostrou que a morfologia das membranas AC pode ser eficientemente modificada pela adição de água como agente de formação de poros, garantindo a formação de matrizes assimétricas menos densas do que as membranas de AC simétricas. As caracterizações empregadas permitem afirmar que a quantidade de fármaco adicionada às membranas garantiu sua dispersão na matriz polimérica. O IBF incorporado às membranas modifica a matriz, exercendo um efeito plastificante de destacada importância na liberação do fármaco no fluido de simulação intestinal. O processo de liberação do IBF ocorre predominantemente por difusão/solução na matriz polimérica. Os resultados mostraram que a interação do fármaco com o polímero e a morfologia da membrana são importantes fatores no controle cinético do processo de liberação do fármaco, que culminaram em mudanças expressivas do tempo de liberação e na quantidade de fármaco retido, tornando as membranas candidatas viáveis para aplicação tanto no tratamento de doenças crônicas, como a artrite reumatoide, quanto no tratamento de enfermidades agudas, como antitérmico ou analgésico.

AGRADECIMENTOS

Os autores agradecem à CAPES (No 1687830) pelas bolsas de Mestrado e Doutorado concedidas, FAPEMIG (No APQ-02905-15 e APQ-02078-15), PROPP/UFU e FINEP pelo apoio financeiro e ao Laboratório Multiusuários do Instituto de Química da Universidade Federal de Uberlândia pela realização dos ensaios de DSC e MEV.

REFERÊNCIAS

1. Ramasamy, T.; Ruttala, H. B.; Gupta, B.; Poudel, B. K.; Choi, H. G.; Yong, C. S.; Kim, J. O.; J. Control. Release 2017, 258, 226.

2. Qiu, L. Y.; Bae, Y. H.; Pharm. Res. 2006, 23, 1.

3. Fonseca, W. T.; Santos, R. F.; Alves, J. N.; Ribeiro, S. D.; Takeuchi, R. M.; Santos, A. L.; Assuncao, R. M. N.; Filho, G. R.; Munoz, R. A. A.; Electroanalysis 2015, 27, 1847.

4. Pelipenko, J.; Kocbek, P.; Kristl, J.; Int. J. Pharm. 2015, 484, 57.

5. Yu, D. G.; Li, X. Y.; Wang, X.; Chian, W.; Liao, Y. Z.; Li, Y.; Cellulose 2013, 20, 379.

6. Nista, S. V. G.; D’Avila, M. A.; Martinez, E. F.; Silva, A. S. F.; Mei, L. H. I.; J. Appl. Polym. Sci. 2013, 130, 2772.

7. Kesting, R. E.; J. Appl. Polym. Sci. 1973, 17, 1771.

8. Shojaie, S. S.; Krantz, W. B.; Greenberg, A. R.; J. Membr. Sci. 1994, 94, 281.

9. Pekny, M. R.; Greenberg, A. R.; Khare, V.; Zartman, J.; Krantz, W. B.; Todd, P.; J. Membr. Sci. 2002, 205, 11.

10. Altinkaya, S. A.; Ozbas, B.; J. Membr. Sci. 2004, 230, 71.

11. Hite, M.; Federici, C.; Brunelle, A.; Turner, S.; US pat. 20060068009A1 2006.

12. Bushra, R.; Aslam, N.; Oman Med. J. 2010, 25, 155.

13. Albert, K. S.; Gernaat, C. M.; Am. J. Med. 1984, 23, 40.

14. Rainsford, K. D.; Inflammopharmacology 2009, 17, 275.

15. Costa, P.; Lobo, J. M. S.; Eur. J. Pharm. Sci. 2001, 13, 123.

16. Švorc, Ľ.; Strezova, I.; Kianičkova, K.; Stanković, D. M.; Otřisal, P.; Samphao, A.; J. Electroanal. Chem. 2018, 822, 144.

17. Sun, N.; Yan, X.; Wang, T.; RSC Adv. 2017, 7, 9500.

18. Ma, D.; McHugh, A. J.; J. Membr. Sci. 2007, 298, 156.

19. Singh, B.; Sharma, D. K.; Gupta, A.; J. Hazard. Mater. 2008, 154, 278.

20. Bao, C. Y.; Long, D. R.; Vergelati, C.; Carbohydr. Polym. 2015, 116, 95.

21. Ferreira Junior, M. F.; Mundim, E. A. R.; Rodrigues Filho, G.; Meireles, C. S.; Cerqueira, D. A.; Assuncao, R. M. N.; Marcolin, M.; Zeni, M.; Polym. Bull. 2011, 66, 377.

22. Kunst, B.; Sourirajan S.; Desalination 1970, 8, 139.

23. Mohsenpour, S.; Esmaeilzadeh, F.; Safekordi, A.; Tavakolmoghadam, M.; Rekabdar, F.; Hemmati, M.; J. Mol. Liq. 2016, 224, 776.

24. Nguyen, Q. T.; Alaoui, O. T.; Yang, H.; Mbareck, C.; J. Membr. Sci. 2010, 358, 13.

25. Tungprapa, S.; Jangchud, I.; Supaphol, P.; Polymer 2007, 48, 5030.

26. Kitak, T.; Dumičič, A.; PlaninŠek, O.; Šibanc, R.; Srčič, S.; Molecules 2015, 20, 21549.

27. Glasser, W. G.; Samaranayake, G.; Dumay, M.; Dave, V.; J. Polym. Sci., Part B: Polym. Phys. 1995, 33, 2045.

28. Melo, P. G.; Borges, M. F.; Ferreira, J. A.; Silva, M. V. B.; Ruggiero, R.; Int. J. Mol. Sci. 2018, 19, 1.

29. https://pubchem.ncbi.nlm.nih.gov/compound/3672, acessada em Setembro 2019.

30. Sperling, L. H.; Introduction to Physical Polymer Science, 4th ed.; Wiley: New Jersey, 2006.

31. Crank, J.; The Mathematics of Difussion, 2nd ed.; Oxford University Press: Bristol, 1975.

32. Papadopoulou, V.; Kosmidis, K.; Vlachou, M.; Macheras, P.; Int. J. Pharm. 2006, 309, 44.
