INTRODUÇÃO

O estudo de substâncias puras e de misturas é de fundamental importância para a compreensão de propriedades físico-químicas e estruturais básicas visando uma posterior aplicabilidade tecnológica. As substâncias puras são formadas por um único constituinte ou componente, enquanto as misturas são formadas por duas ou mais substâncias. As misturas podem ser diferenciadas pela observação da formação de uma fase (mistura homogênea) ou duas ou mais fases (mistura heterogênea). As propriedades das misturas heterogêneas não são iguais em sua extensão, com a formação de uma fronteira que delimita as propriedades individuais de cada uma das substâncias, denominada de interface. Elas apresentam descontinuidades na interface entre as substâncias que formam a mistura, formando sistemas bifásicos, trifásicos, etc. As misturas homogêneas apresentam-se uniformes em uma única fase e são visualmente indistinguíveis de uma substância pura. Por exemplo, o álcool etílico 96% constituído de 96% de álcool e 4% em volume de água é visualmente indistinguível de um copo com água destilada líquida ou de um litro de álcool anidro, constituindo assim sistema monofásico. As propriedades físicas, ópticas entre outras espelham essas diferenças. Assim, uma solução de álcool etílico 96% é opticamente indistinguível do líquido puro água ou do álcool etílico. No entanto, as propriedades físicas, como a densidade, temperaturas de ebulição e de fusão, índice de refração, etc., são diferentes da mistura e dos constituintes puros isolados.

Particularmente interessante é avaliar o comportamento térmico de misturas homogêneas e/ou heterogêneas durante o processo de destilação ou de fusão da mistura. Substâncias puras apresentam valores constantes da temperatura de fusão e ebulição durante a transição da fase sólida para a fase líquida e da fase líquida para a fase gasosa. Na transição de fase, as temperaturas de fusão e de ebulição permanecem constantes, coexistindo no equilíbrio ambos o sólido e o líquido durante a fusão e líquido e o vapor durante a ebulição. Entretanto, existem exemplos de misturas homogêneas ou heterogêneas que durante a transição de fase apresentam um comportamento misto de substância pura e de mistura, denominados de misturas azeotrópicas e eutéticas. Assim, misturas azeotrópicas são definidas como sendo formadas por líquidos cuja proporção não pode ser alterada pela simples destilação, pelo fato de apresentar a mesma temperatura de ebulição. Quando um azeótropo é destilado, o vapor do destilado e a mistura líquida não destilada é constituída da mesma proporção dos seus constituintes.¹

Para misturas sólidas homogêneas, a definição de mistura eutética é usada e refere-se a uma mistura homogênea formada por dois ou mais constituintes cuja temperatura de fusão se mantém constante enquanto existir o equilíbrio entre as fases sólida e líquida. Durante a fusão de uma mistura eutética a temperatura observada de fusão será menor do que a dos constituintes individuais que formam a mistura.²

Misturas azeotrópicas e eutéticas apresentam aplicabilidade em muitos processos e procedimentos experimentais. Processos de destilação são governados pelas pressões parciais dos componentes individuais e pela pressão total resultante da soma das pressões parciais de cada componente. Como exemplos amplamente utilizados em experimentos demonstrativos e em sala de aula, pode-se citar a extração de óleos essenciais usando destilação por arraste de vapor, que é uma das formas da utilização do azeótropo heterogêneo formado entre água e óleo essencial extraído de cascas de frutas ou temperos, a destilação do vinho que coleta diferentes frações de etanol e água para quantificar o álcool na mistura, etc.³

Solventes eutéticos profundos (SEP)⁴ são exemplos de misturas eutéticas com grande potencial de uso em processos de extração de metais preciosos, em catálise orgânica,⁵ em processos de recuperação de baterias de lítio,⁶ captura de dióxido de carbono,⁷ entre outras.

Na área farmacêutica a formulação de misturas contendo um ingrediente farmacêutico ativo (IFA) e um componente molecular não tóxico ou outro IFA chamado de coformador são exemplos de misturas eutéticas chamadas de cocristais, que visam melhorar a solubilidade, a taxa de dissolução in vitro e a biodisponibilidade de fármacos pouco solúveis.⁸ Misturas de lidocaína + tetracaína, lidocaína + prilocaína constituem outros exemplos de anestésicos locais que são comercializados como misturas eutéticas. Esses anestésicos preenchem uma lacuna de mercado entre as anestesias tópicas e infiltrativas. A eficiência dessa estratégia de combinação de diferentes anestésicos posiciona-se no fato de que a composição da mistura tem um ponto de fusão menor que os componentes individuais. À temperatura ambiente, essas formulações apresentam-se na forma de óleo que podem penetrar na pele de forma intacta até uma profundidade de aproximadamente 5 mm.⁹

Em aplicações tecnológicas, não há dúvidas de que a era do nascimento dos mostradores de cristal líquido (CL) em calculadoras e relógios de pulso, durante os anos de 1970, foi também dependente dos ajustes experimentais de misturas de cristais líquidos. Em 1973, George W. Gray¹⁰ sintetizou compostos orgânicos chamados de cianobifenilas que apresentaram mesofase nemática na temperatura ambiente. Esse foi o marco para o sucesso de mostradores de cristal líquido em preto e branco, com tamanhos reduzidos para relógios de pulso e calculadoras. O grande desafio para a equipe liderada pelo Prof. Gray em Hull, Inglaterra, foi sintetizar compostos líquido-cristalinos com estabilidade térmica, química e fotoquímica, e com faixas de temperaturas de existência da mesofase nemática com intervalos de -10 até +60 ºC em mostradores mais simples. Para dispositivos usados em ambientes de maior variação térmica, como por exemplo em sistemas industriais, a faixa de temperatura deve ser mais ampla indo de -30 até +100 ºC. Um único composto, por exemplo o 5-pentilcianobifenila (5CB), sintetizado pelo grupo do Prof. Gray, não é capaz de sozinho contemplar todas as variantes necessárias para a criação de um mostrador de cristal líquido. O grande desafio foi achar uma mistura de compostos com propriedades líquido-cristalinas que além da faixa de mesofase mais ampla possível, também apresentasse a melhor performance com base nas propriedades ópticas, dielétricas, elásticas e dos coeficientes de viscosidades.^11-13

Como atender a necessidade do mercado em produzir um display para diferentes condições de uso? A solução encontrada foi a preparação de uma mistura eutética de cristais líquidos com um ponto de fusão mais baixo possível e com uma maior amplitude possível da mesofase nemática. Como exemplo dessa solução, a mistura conhecida como E7¹⁴ é comercializada pela empresa Merck KGaA (Alemanha), constituída de uma mistura de CL termotrópicos com a seguinte composição em massa: 51% do 4-ciano-4'-n-pentil-bifenila (5CB), 25% do 4-ciano-4'-n-heptil-bifenila (7CB), 16% do 4-ciano-4'-n-oxioctil-bifenila (8OCB) e 8% do 4-ciano-4"-n-pentil-p-terfenila (5CT). A mistura E7 é um material vítreo (amorfo) com uma temperatura de transição vítrea de -62 ºC. O material apresenta uma mesofase nemática que transita para a fase isotrópica em 59,4 ºC. Assim, essa mistura de cristais líquidos possui uma faixa de mesofase nemática iniciando em -62 até +59,4 ºC. A faixa de temperatura da mesofase é de 119,4 ºC, atendendo as necessidades de uso de mostradores em regiões de clima muito frio a regiões de clima muito quente.¹⁵

Misturas eutéticas são preparadas sob determinadas condições que regem a sua formação, dentre elas, pode-se citar que a solubilidade dos componentes individuais no estado líquido e a insolubilidade no estado sólido devem ser observadas, a depressão (abaixamento) do ponto de fusão da mistura dependente do contato íntimo que acontece entre os componentes que formam a mistura eutética, os componentes individuais devem ter características eletrônicas, grupos funcionais, forma molecular que possam interagir fisicamente entre eles, tais como dipolos, ligações de hidrogênio, etc.¹⁶

Que ferramentas existem para modelar misturas de cristais líquidos? A equação de Schröeder-van Laar (Equação 1) relaciona a temperatura de fusão de um sistema com sua composição, e pode ser aplicada para modelar misturas líquido-cristalinas com propriedades eletro-ópticas em uma faixa de temperatura próxima da temperatura ambiente.^16,17 Ao escrever a equação de Schröeder-van Laar para cada componente de uma mistura (descritos pelos índices 1, 2, 3...) e adotar como restrição a soma das frações molares correspondendo a unidade, pode ser construído um sistema de equações (Equação 1). Esse sistema tem como incógnitas a temperatura eutética de fusão da mistura (T_E) e as frações molares individuais de cada componente (x₁ e x₂).¹⁸ Para a modelagem de uma mistura de n componentes, o sistema de equações abaixo pode ser escrito, em que R corresponde à constante universal dos gases, ΔH₁, ΔH₂ ... ΔH_n correspondem à variação de entalpia de fusão e T₁, T₂ ... T_n correspondem à temperatura de fusão para o componente puro ao qual a equação se refere.

Sistema de equações construído com a Equação de Schröeder-van Laar:

Nesse contexto, a equação de Schröeder-van Laar tem aplicação na modelagem de sistemas com o objetivo de determinar a fração molar de cada componente e a temperatura eutética de fusão. Ao aplicar essa abordagem para determinar a composição eutética da mistura quaternária E7 chegam-se às proporções 53,63; 30,70; 11,87 e 3,78% para os componentes 5CB, 7CB, 8OCB e 5CT, respectivamente. Estas proporções teóricas apresentam alto nível de semelhança com as proporções reais, as quais correspondem à 49,60; 28,13; 14,38 e 7,89% para os componentes 5CB, 7CB, 8OCB e 5CT, respectivamente.¹⁵ Ainda, em uma mistura binária de 5CB e 7CB, o uso deste modelo permite prever com elevado nível de exatidão o valor da temperatura eutética, sendo 273,45 K o valor experimental e 275,58 K o valor calculado.¹⁹

A validade desse modelo também pode ser verificada ao usar a forma linearizada da equação de Schröeder-van Laar (Equação 2), onde o logaritmo da fração molar de um dos componentes de uma mistura é plotado em função do inverso da temperatura eutética. Essa abordagem permite calcular os valores de variação de entalpia a partir da inclinação dos gráficos de ln(x) em função de 1/T_E, com elevado grau de exatidão em comparação com os valores medidos experimentalmente por calorimetria exploratória diferencial.²⁰

Neste estudo, a composição molar de misturas de dois componentes tem sido estimada usando a equação de Schröeder-van Laar e os valores de temperatura eutética foram calculados e medidos experimentalmente por microscopia óptica de luz polarizada e calorimetria exploratória diferencial. Os componentes selecionados no presente estudo, totalizando 14 compostos orgânicos, foram sintetizados e caracterizados pelos autores deste artigo e fazem parte do material publicado nas teses de doutorado e nos respectivos artigos relacionados.^21-26



PARTE EXPERIMENTAL

Instrumentação

A caracterização térmica das amostras foi feita pela preparação de 14 misturas binárias denominadas de UR1 à UR14 do total de 91 combinações obtidas pela triagem virtual. O ponto de fusão dos compostos individuais e das misturas binárias preparadas (UR1-UR14) foi determinado utilizando microscópio de luz polarizada, modelo BX43 (Olympus, Tóquio, Japão) contendo uma placa de aquecimento e resfriamento, modelo FP82HT Hot Stage/FP90 Central Processor (Mettler Toledo, Ohio, EUA). Análise de calorimetria diferencial de varredura (DSC) foi também realizada nos compostos individuais e nas misturas utilizando o equipamento DSC 2910 TA (Thermal Analyzers, New Castle, EUA). Os termogramas utilizados para obtenção da entalpia e da temperatura de fusão estão disponíveis no Material Suplementar.

Preparo e análise das misturas

A preparação das misturas binárias foi feita pela pesagem dos componentes das misturas em balança analítica e a solubilização em diclorometano (DCM) das quantidades em massa correspondentes a proporção molar determinada pela equação de Schröeder-van Laar. Todas as soluções foram filtradas com filtro Millipore e mantidas em sistema aberto para a lenta evaporação do solvente. O material sólido resultante foi triturado mecanicamente para homogeneização e submetido a remoção completa de solvente residual sob sistema de alto vácuo. Esse procedimento de secagem da amostra é importante para eliminar os artefatos - complexos de associação entre solvente e soluto que podem aparecer durante a análise térmica. As mudanças de fase foram investigadas utilizando microscopia óptica de luz polarizada e DSC.

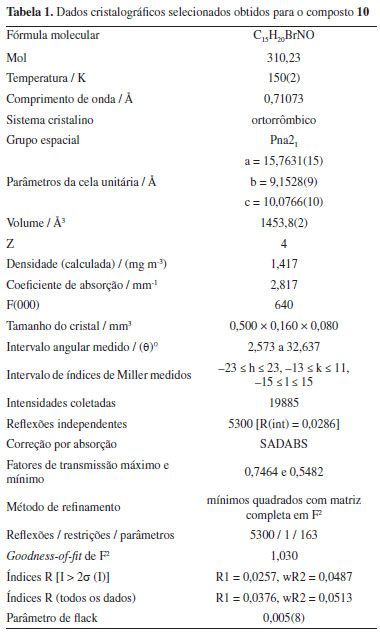

Dados cristalográficos para o composto 10

A análise por difração de raios-X em monocristal do composto 10 foi realizada com um difratômetro APEX II Duo (Bruker, Alemanha) usando radiação gerada por um tubo selado de Mo (Kα λ = 0,71073 Å). O sistema Oxford Cryostream 800 (Oxford, Inglaterra) foi utilizado para manter a temperatura da amostra em 150 K. A integração das intensidades foi feita com o software SAINT e as intensidades foram corrigidas por Lorentz e polarização. As reflexões também foram corrigidas pelo efeito de absorção usando o método empírico por meio do software SADABS. A solução da estrutura foi obtida com o programa SHELXT 2014/5 por meio do método "dual space" e refinada com o programa SHELXL 2019/3 usando o método dos mínimos quadrados com matriz completa. Todos os átomos mais pesados que o hidrogênio, foram refinados com parâmetros anisotrópicos e os átomos de H foram colocados com critérios geométricos a partir dos valores padrão do software para as distâncias e parâmetros vibracionais isotrópicos.



RESULTADOS E DISCUSSÃO

Triagem virtual

Com o objetivo de explorar a totalidade das possibilidades existentes, foi realizada uma triagem virtual em todas as misturas binárias possíveis. Para isso, foram geradas as 91 combinações possíveis de misturas binárias dos 14 compostos investigados. Os valores de temperatura eutética e de fração molar de cada composto foram calculados no ambiente computacional do Maple 17 usando um sistema de equações 3 × 3 construído com a equação de Schröeder-van Laar, adotando como restrição x₁ + x₂ = 1. Os valores de x_e e T_e obtidos numericamente foram verificados graficamente ao identificar a intersecção dos perfis gerados a partir da equação de Schroeder-van Laar dos componentes individuais da mistura, adotando como restrição a soma das frações molares ser igual à unidade.





A relação dos valores de fração molar e de temperatura eutética encontrados para cada mistura estão reportados no Material Suplementar. Foram identificadas misturas com valores de temperatura eutética variando entre 34 e 161 ºC. Na Figura 2 pode-se identificar em destaque uma região do histograma que representa um conjunto de misturas binárias com uma temperatura eutética na região dos 90 ºC e dois outros conjuntos de misturas binárias a direita e a esquerda dessa barra, com as temperaturas de fusão eutética de 30-60 ºC e 105-165 ºC, respectivamente. Essa abordagem baseada em uma triagem virtual permitiu selecionar as possibilidades de combinações com menores valores calculados de temperatura eutética. Entre estas combinações, em alguns casos, a baixa fração molar de um dos componentes inviabilizou o preparo das misturas. Para avaliar a capacidade da equação de Schröeder-van Laar prever os valores de uma ampla faixa de temperatura eutética, também foram selecionadas misturas com valores elevados de temperatura eutética.





Propriedades físico-químicas dos compostos selecionados

Uma quimioteca de 14 compostos, envolvendo isoxazolinas (1, 4, 5),²¹ isoxazóis (6, 7, 8, 9),^22,23 tiazóis (3),^24,25 tiazolinas (2, 11),^24,25 4-(8-bromooctiloxi)fenilnitrila (10),²⁵ e compostos azo (12, 13, 14),²⁶ foi usada para o planejamento de misturas binárias com o propósito de estudar e validar o uso da equação Schröeder-van Laar para um conjunto de moléculas, das quais algumas delas são cristais líquidos. Além da validação da equação de Schröeder-van Laar, buscou-se identificar as misturas que mais se ajustavam à modelagem e que apresentaram a temperatura eutética mais baixa possível, e quando possível, com uma amplitude de mesofase maior do que dos constituintes individuais.

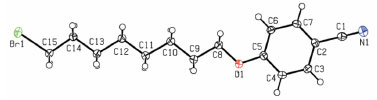

Para o composto 4-(8-bromooctiloxi)fenilnitrila (10) foram coletados cristais da solução em etanol e analisado através da difração de raios-X em monocristal (DRX-MC). Os dados cristalinos mais importantes foram apresentados na Tabela 1, na sessão "Parte Experimental".





Os compostos 1, 4, 6, 12, 13 e 14 apresentaram comportamento de cristais líquidos com as seguintes mesofases e temperaturas de transição de fase: (1): Cr 157 (SmA) 146 I; (4): Cr 192 SmA 206 I; (6): Cr 133 SmC 148 SmA 162 N 169 I; (12): Cr 106 N 99,5 I; (13): Cr 96,4 SmA 96,5 N 114 I; (14): Cr 103 SmA 102 N 111 I.

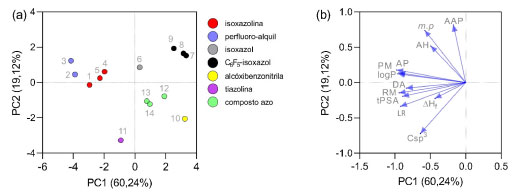

Os compostos usados na investigação apresentaram uma ampla faixa de propriedades físico-químicas usadas na análise de componentes principais (PCA). A PCA é uma ferramenta estatística multivariada que busca analisar relações entre um conjunto grande de variáveis e transformá-las em apenas duas ou três dimensões (componentes). A diversidade química dos compostos usados neste estudo pode ser melhor compreendida usando a PCA, de acordo com a Figura 3. O objetivo da PCA nesse trabalho foi encontrar uma forma de resumir as informações de diversas variáveis originais em um conjunto menor de variáveis (representado pelos eixos das componentes ortogonais), com um comprometimento de manter uma informação mínima, porém ainda representativa do conjunto original das variáveis. Os dois primeiros componentes PC1 e PC2 explicaram 79,36% da variabilidade total dos dados. Os compostos com maiores valores de temperatura de fusão ficaram localizados na parte esquerda superior do gráfico, mostrado na Figura 3a, os quais consistiram nas isoxazolinas tiouréia 1, 4 e 5 e os compostos com grupos terminais semiperfluorados 2 e 3. Na Figura 3a ainda podem ser observados outros dois grupos estruturalmente distintos de compostos: os três 3,5-diarilisoxazóis com anéis benzênicos perfluorados, em preto, (7, 8 e 9) e os três compostos contendo o grupo azo, em verde, (12, 13 e 14). Ainda fizeram parte da quimioteca de compostos investigados o 3,5-diarilisoxazol 6 (no centro da Figura 3a), a alcóxibenzonitrila 10 e a tiazolina 11. Estes dois últimos compostos (entrada UR11) apresentaram os menores valores de temperatura de fusão, correspondendo a 59 e 55 ºC.





As variáveis que tiveram maior impacto sobre os valores de PC1 foram: número de átomos pesados (AP), peso molecular (PM), logP, doadores de ligação de hidrogênio (DA), refratividade molar (RM), área total de superfície polar (tPSA) e número de ligações rotacionáveis (LR), como pode ser identificado na Figura 3b, de forma que quanto mais para a esquerda gráfico os compostos estão localizados, maiores são os valores destas propriedades (Figura 3a). As variáveis referentes ao número de átomos aromáticos pesados (AAP), temperatura de fusão (mp), aceptores de ligação de hidrogênio (AH) e fração de carbonos sp³ (Csp³) foram responsáveis pela dispersão dos pontos ao longo do eixo y. Essas variáveis foram as que afetaram em maior extensão os valores de PC2 (Figura 3b).²⁸

Apresentação e caracterização das misturas binárias

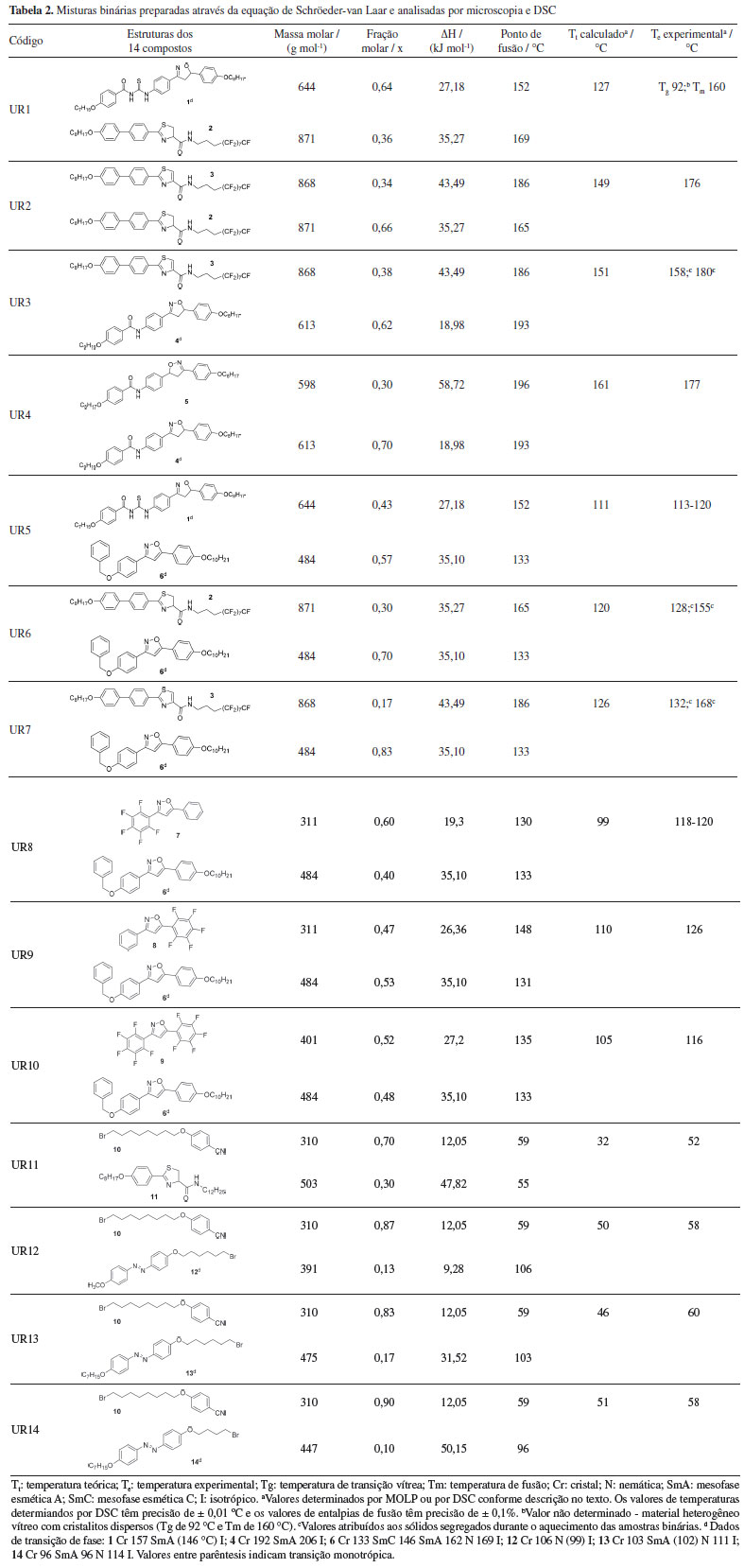

Os dados obtidos de ponto de fusão dos componentes individuais e das misturas binárias UR1-UR14 estão apresentados na Tabela 2, e são expressos com a temperatura de fusão experimental (Te) e teórica (Tt). A escolha dos pares de compostos para a preparação das misturas binárias foi definida tentativamente por similaridades de (i) forma e grandeza; (ii) anéis conjugados e não conjugados (tiazolinas, tiazóis, isoxazolinas, isoxazóis, arilas, etc); (iii) polaridade (isoxazóis, azo compostos e derivados nitrila); (iv) potencial para realização de ligações de hidrogênio (amidas e tioureias); (v) complementaridade de cadeias lipofílicas e fluorofílicas. Para cada uma das combinações foram feitas algumas observações a partir da análise do comportamento térmico durante a fusão e da formação das mesofase usando a técnica de microscopia óptica de luz polarizada (MOLP). Para algumas misturas, o comportamento líquido-cristalino da mistura binária foi diferente dos componentes originais e uma pequena descrição será apresentada quando pertinente em casos de solubilidade e insolubilidade das misturas binárias. No final da apresentação dos dados será apresentada uma discussão dos resultados com o agrupamento de características comuns entre os pares de misturas binárias.

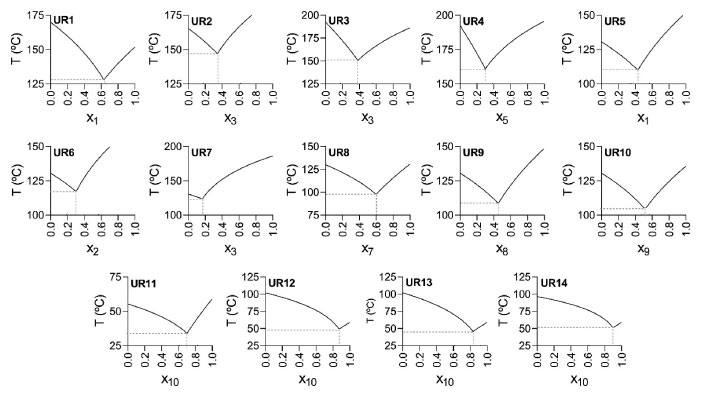

Os diagramas de fases calculados para as 14 misturas binárias estão mostrados na Figura 4. As curvas foram geradas ao plotar a Equação 2, usando os valores de temperatura de fusão e de variação de entalpia obtidos pela integração dos sinais dos perfis de calorimetria exploratória diferencial (DSC). Os valores de temperatura eutética encontrados na solução numérica dos sistemas de equações para cada mistura binária mostrados na Tabela 2, podem ser confirmados nas coordenadas dos pontos de inflexão para cada gráfico da Figura 4.





Avaliação do modelo

Os valores encontrados para as temperaturas eutéticas das misturas por meio da análise dos perfis de calorimetria exploratória diferencial foram plotados em função dos valores calculados pela equação de Schröeder-van Laar (Figura 5). Pode ser observada uma forte correlação linear entre estas duas variáveis (r² = 0,9876). A reta obtida por regressão linear apresenta grande proximidade com a reta ideal y = x, sendo que o coeficiente angular se aproxima de 1 (a = 1,06) e o coeficiente linear se aproxima de zero (b = 9,71). Para esta análise não foram consideradas as misturas em que houve a formação de um sistema heterogêneo (misturas 1, 3, 5, 6 e 7).





Apresentação dos dados das temperaturas de fusão teórica (T_t) e experimental (T_e) e das texturas das misturas binárias UR1 à UR14

A seguir será apresentado um resumo dos dados obtidos por MOLP das temperaturas de fusão das misturas binárias e das respectivas texturas observadas. Todas as temperaturas de fusão eutética experimental (T_e) foram determinadas a partir do segundo ciclo de aquecimento por MOLP ou por DSC com o propósito de eliminar a história térmica da amostra binária. Para facilitar a apresentação dos dados, as misturas foram agrupadas em 4 blocos com a reunião das texturas observadas.

Bloco 1. Misturas binárias UR1, UR2, UR3, UR4

UR1: essa mistura binária da isoxazolina-tiouréia 1 e da tiazolina-amida 2 foi preparada na proporção molar de 0,64:0,36. A tiouréia 1 é um cristal líquido SmA monotrópico com um ponto de fusão de 152 ºC, enquanto a amida 2 funde a 169 ºC. A mistura binária UR1 apresentou um comportamento de fusão heterogêneo, como mostrado pelas texturas observadas conforme Tabela 2. Durante a análise por MOLP verificou-se a heterogeneidade do material sob aquecimento com uma parte da mistura tornando-se líquida e outra parte permanecendo sólida na aparência de cristalitos estrelares e dispersa no material fundido. O material disperso funde-se no líquido somente a partir de 160 ºC. Acima dessa temperatura toda a amostra apresentou-se líquida e viscosa. No resfriamento observou-se a formação de cristais dispersos (Figura 6a) no líquido viscoso amorfo e birrefringente (Figura 6b). A temperatura de fusão eutética teórica (T_t) foi de 127 ºC, enquanto que a temperatura de fusão experimental (T_e) não foi determinada em decorrência da heterogeneidade da mostra UR1. A caracterização dos dados térmicos foi complementada através da análise dos termogramas de DSC, a qual mostra que a amostra após o primeiro ciclo completo de aquecimento e resfriamento, apresentou comportamento amorfo com a determinação da temperatura de transição vítrea (T_g) de 92 ºC e da temperatura de fusão (T_m) de 160 ºC.





UR2: essa mistura binária composta pelas tiazolina-amida 2 e tiazolamida 3 na proporção molar 0,66:0,34 apresentou ponto de fusão de 176 ºC. A temperatura de fusão teórica (T_t) prevista foi de 149 ºC com uma diferença entre o valor experimental e teórico de ΔT = 27 ºC. O valor da T_t ficou abaixo das temperaturas de fusão dos compostos isolados, enquanto a T_e ficou abaixo da temperatura de fusão da tiazolamida 3 e acima da tiazolina-amida 2. Durante o resfriamento, foi observada a formação de textura esferulitas a partir da fase líquida, conforme Figuras 6c e 6d.

UR3: essa mistura binária foi constituída pelas tiazolamida 3 e isoxazolina-amida 4 na proporção molar de 0,38:0,62 com um comportamento heterogêneo durante a fusão, com o início da fusão de parte da amostra em 158 ºC, e evidenciada pela presença de finas agulhas dispersas pelo líquido formado da fusão. Em 180 ºC foi observada a fusão completa de todo o material disperso. Essa heterogeneidade na fusão não permitiu comparar o T_e com o valor da T_t de 151 ºC. A mistura UR3 suprimiu a formação de mesofase, considerando que a amida 4 é um cristal líquido com temperaturas de transição de fase: cristal 192 SmA 206 isotrópico. Nas Figuras 6e e 6f estão apresentadas a textura observada por MOLP da fase cristalina no segundo ciclo de aquecimento (Figura 6e) e a formação dos cristais esferulitas durante o resfriamento do estado líquido em 169 ºC (Figura 6f).

UR4: essa amostra binária foi formada pelas isoxazolina-amidas 4 e 5, na razão molar de 0,70:0,30 entre as amidas. A amida 4 é um cristal líquido com faixa de temperatura da mesofase esmética A (SmA) de 14 ºC, enquanto a amida 5 não apresentou comportamento mesomórfico. Os valores de T_e e T_t obtidas e calculadas para a mistura binária foram de 177 e 161 ºC, respectivamente, com diferença de ΔT = 16 ºC entre o valor obtido e o calculado. A partir da MOLP (Figuras 6g e 6h) foi possível caracterizar as temperaturas de transição para UR4 como sendo: cristal 177 SmC 195 SmA 219-222 I. As texturas das mesofases SmC e SmA obtidas no resfriamento são mostradas nas Figuras 6g e 6h. A T_e associada a mistura UR4 ficou abaixo dos pontos de fusão dos componentes individuais, de acordo com a Tabela 2 (4, 193 ºC; 5, 196 ºC).

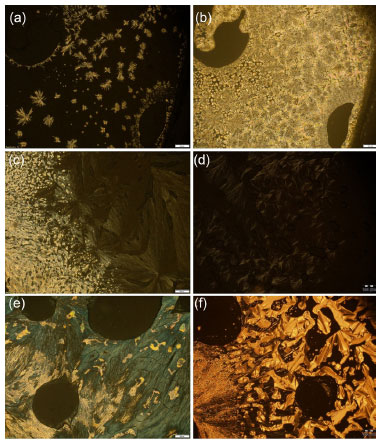

Bloco 2. Misturas binárias UR5, UR6, UR7

UR5: essa mistura binária compreendida pela isoxazolina-tiouréia 1 e o isoxazol 6, na proporção molar de 0,43:0,57, mostrou uma segregação molecular intensa tanto no ciclo de aquecimento quanto no ciclo de resfriamento, como observadas tanto por MOLP quanto por DSC. Ambos os compostos isoladamente apresentaram comportamento líquido-cristalino. Conforme Tabela 2, a tiouréia 1 apresentou mesofase monotrópica SmA que apareceu no resfriamento em 146 ºC, enquanto o isoxazol 6 apresentou as seguintes temperaturas de transição: Cr 133 SmC 146 SmA 162 N 169 I. Com o uso da microscopia óptica de luz polarizada, observou-se uma fusão muito irregular numa faixa de 113-120 ºC, com a coexistência de uma fase líquida com uma fase cristalina (cristalitos dispersos). Na temperatura de 180 ºC, todo o sólido observado em domínios dispersos pelo líquido formou uma única fase líquida. A presença da fase líquida coexistindo com sólidos dispersos a partir de 120 ºC no aquecimento, indica a incompatibilidade das duas substâncias. Pela microscopia, foi observado a segregação de ambos os compostos que desapareceu apenas acima da temperatura de 180 ºC. O comportamento irregular de fusão correspondeu aproximadamente a fusão de parte da amostra binária contendo o composto 6, com regiões de sólido disperso constituído pelo composto 1. A presença de 1 na mistura binária diminuiu e alargou a faixa de ponto de fusão do isoxazol 6 de 133 ºC para a faixa de 115-120 ºC. A temperatura de fusão teórica (T_t) estimada foi de 111 ºC, e a comparação com a T_e para mistura UR5 não pode ser estabelecida em virtude da heterogeneidade da amostra UR5. No resfriamento, observou-se a formação de domínios de cristais na forma estrelar, que com o resfriamento contínuo coexistem com as estruturas focal-cônicas da mesofase SmA, oriundas do composto 6. As texturas observadas no resfriamento estão apresentadas na Figura 7a com a formação dos cristalitos em 145 ºC, e na Figura 7b em 112 ºC com a formação da textura focal cônica típica da mesofase SmA, misturada com os cristalitos de isoxazolina-tiouréia 1.





UR6: a amostra dessa mistura composta da tiazolina-amida 2 e do isoxazol 6 na razão molar de 0,30:0,70 apresentou um comportamento heterogêneo durante a fusão. Na faixa de 128-130 ºC parte do material fundiu formando um material residual viscoso e amarelado que desapareceu em 148-149 ºC (Figura 7c). A partir dessa temperatura, um material acinzentado permaneceu sólido amorfo até 155 ºC (Figura 7d), quando toda a amostra finalmente passou para a fase líquida. No resfriamento, parte do material cristalizou na forma de longas agulhas que se aglomeram para formar esferulitas. A redução da temperatura da amostra permitiu a visualização da mesofase SmA com a textura focal cônica oriunda do composto 6. Em decorrência da heterogeneidade da amostra UR6, a comparação da temperatura de fusão teórica (T_t) estimada, 120 ºC, não foi analisada com a T_e.

UR7: essa mistura binária composta por tiazolamida 3 e isoxazol 6 na proporção de 0,17:0,83 mostrou um comportamento heterogêneo durante a fusão. Em 132 ºC um dos componentes sólidos fundiu para formar uma textura amarelada misturada com uma textura acinzentada. Em 162 ºC, a textura amarelada desapareceu restando a textura cinzenta de um material na forma de agulhas, conforme Figura 7e. Em 168 ºC a amostra UR7 passou para a fase isotrópica com a fusão completa dos resíduos cristalinos acinzentados. Micrografia da amostra UR7, em 162 ºC, (Figura 7e) indicou a coexistência de uma fase líquida, sólidos acinzentados e domínios focal cônico da mesofase SmA. No resfriamento, em 158 ºC, observou-se a formação da textura focal cônica característica da mesofase SmA (Figura 7f). Assim como observado para as amostras UR5 e UR6, o comparativo entre a temperatura de fusão teórica (T_t, 126 ºC) com a T_e não pode ser estabelecida em virtude da heterogeneidade da amostra UR7.

Bloco 3. Misturas binárias UR8, UR9, UR10

UR8: nessa mistura, composta pelo isoxazol 6 e 7 na proporção molar de 0,40:0,60, foi observado que a T_e de fusão ocorreu na faixa de temperatura de 118 a 120 ºC, enquanto que a T_t foi estimada em 99 ºC, com uma variação de temperatura de ΔT = 19-21 ºC. No processo de resfriamento, foi observado em 113 ºC o surgimento de estruturas cristalinas na forma de bastões que crescem em todas as direções (Figura 8a). Em 106 ºC, durante o resfriamento observou-se a formação de domínios homeotrópicos (partes escurecidas na forma de ilhas) que contrastam com preto do estado líquido e com as estruturas birrefringentes do sólido formado (Figura 8b). Esses domínios apresentam linhas e pontos de descontinuidades, gotículas coloridas e reluzentes, caracterizando a textura característica da mesofase nemática monotrópica (N). O termo monotrópico é usado quando a mesofase em análise aparece apenas no ciclo de resfriamento, sendo considerado como uma formação instável que coexiste com as duas fases sólida e líquida.





UR9: essa mistura foi preparada na razão molar de 0,53:0,47 entre os isoxazóis 6 e 8, com uma temperatura eutética teórica (T_t) estimada em 110 ºC e uma temperatura eutética experimental (T_e) de 126 ºC. A diferença entre o valor experimental e teórico foi de ΔT = 16 ºC. Os valores de T_t e T_e ficaram bem abaixo dos valores individuais dos compostos 6 e 8, de 131 e 148 ºC, respectivamente. A microscopia óptica de luz polarizada identificou o aparecimento de mesofase nemática monotrópica no resfriamento da amostra binária a partir de 125 ºC (Figura 8c) e a formação dos cristais iniciando em 99 ºC (Figura 8d).

UR10: os isoxazóis 6 e 9 que compõem essa mistura binária na razão molar de 0,48:0,52, apresentaram valores das T_e e T_t de 116 e 105 ºC, respectivamente, com uma variação de temperatura de ΔT = 11 ºC. A análise de MOLP mostrou a presença de mesofase nemática enantiotrópica com as transições da fase cristal para a mesofase nemática em 116 ºC e para a fase líquida isotrópica em 125 ºC (Cr 116 N 125 I). As Figuras 8e e 8f mostram a transição de fase no aquecimento, em 125 ºC, e no resfriamento, em 101 ºC, da mesofase nemática para a fase cristalina.

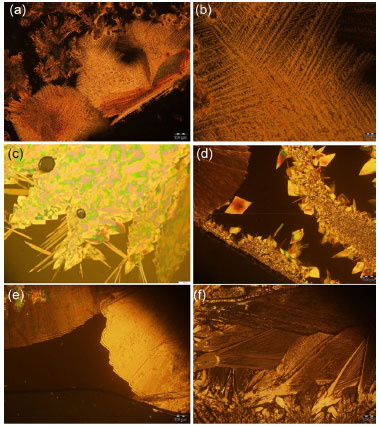

Bloco 4. Misturas binárias UR11, UR12, UR13, UR14

UR11: essa mistura binária foi formada pelos compostos fenilnitrila 10 e tiazolina-amida 11 na razão molar 0,70:0,30. As texturas obtidas por MOLP revelaram uma textura heterogênea com a formação de domínios cristalinos distintos durante o resfriamento. Nas Figuras 9a e 9b são observados o crescimento de cristais com diferentes formas circulares e dendríticas. Os valores das T_e e T_t de 52 e 32 ºC, respectivamente, revelaram uma diferença de ΔT = 20 ºC. Para amostra UR11 os ciclos de DSC subsequentes de aquecimento e resfriamento não apresentaram as respectivas temperaturas de fusão e cristalização, apesar da textura observada nas Figuras 9a e 9b.





UR12: essa mistura binária foi preparada entre a arilnitrila 10 e o diarilazo 12 na proporção molar de 0,87:0,13. As temperaturas eutéticas experimental e teórica, T_e e T_t foram 58 e 50 ºC, respectivamente com ΔT = 8 ºC entre elas. Através da análise por MOLP da amostra UR12 não foi detectada a presença de mesofase tanto no ciclo de aquecimento quanto de resfriamento. Individualmente, os compostos 10 e 12 apresentam temperatura de fusão de 59 e 106 ºC. O composto diarilazo 12 apresentou mesofase nemática monotrópica em 99 ºC (Tabela 2). A Figura 9c descreve a formação dos cristais no processo de resfriamento da mistura binária UR12.

UR13: a amostra binária da arilnitrila 10 e do diarilazo 13 formam a mistura UR13 na proporção molar de 0,83:0,17. Os valores das temperaturas eutética experimental e teórica, T_e e T_t foram de 60 e 46 ºC, respectivamente. A diferença entre o valor experimental e teórico encontrado foi de ΔT = 14 ºC. A Figura 9d descreve a formação lenta e gradual dos cristais no processo de resfriamento dessa mistura binária. A análise por MOLP da amostra não mostrou a presença de mesofase tanto no resfriamento quanto no aquecimento na proporção molar definida pela equação de Schröeder-van Laar. No entanto, o componente diarilazo 13 é um cristal líquido que apresentou mesofase SmA monotrópica e N enantiotrópica (Tabela 2).

UR14: essa mistura foi preparada pela adição da arilnitrila 10 e do diarilazo 14 na proporção molar de 0,90:0,10. A temperatura eutética teórica (T_t) estimada foi de 51 ºC e a temperatura eutética experimental (T_e) de 58 ºC, com uma diferença entre o valor experimental e teórico de ΔT = 7 ºC. As Figuras 9e e 9f descrevem a cristalização da mistura UR14 em 45 ºC e na temperatura ambiente, respectivamente. O comportamento térmico analisado é governado pelo constituinte em maior proporção, que é a arilnitrila 10. O componente individual 14 é um cristal líquido com as transições de fase cristal, mesofase SmA e nemática (Tabela 2). Apesar disso, a mistura binária UR14 não apresentou comportamento líquido cristalino na proporção molar calculada pela equação de Schröeder-van Laar.



DISCUSSÃO

A modelagem teórica das misturas eutéticas binárias UR1 à UR14 através do uso da equação de Schröeder-van Laar, combinado com os valores obtidos experimentalmente permite uma discussão sobre a formação de misturas binárias homogêneas e/ou heterogêneas, e a caracterização das texturas das misturas observadas por MOLP. A partir dos dados e das observações de texturas pode-se correlacionar os aspectos estruturais e eletrônicos, e de que forma favorecem ou desfavorecem a formação dessas misturas. A análise dos resultados é importante porque possibilita o planejamento de outras composições de misturas com novas moléculas potencialmente indutoras de mesofase em sistemas de misturas, ou simplesmente modelar a temperatura de fusão de misturas e validar a equação de Schröeder-van Laar. Os principais desafios que o estudo nos mostra dizem respeito a questão da heterogeneidade observada, e ampliação da janela de mesofase formada. Esses desafios se apresentam e devem ser analisados em futuros trabalhos usando a equação de Schröeder-van Laar.¹⁷ Além disso, as misturas atuais usadas em dispositivos eletrônicos são compostas por mais de dois componentes, o que se constitui também num desafio adicional que exigirá uma análise mais elaborada de composição das misturas multicomponentes.

Os dados apresentados na Tabela 2 e as descrições das texturas observadas por MOLP, permitem uma análise por grupos de misturas com características mais próximas, a partir de algum elemento presente em ambos os componentes isolados.

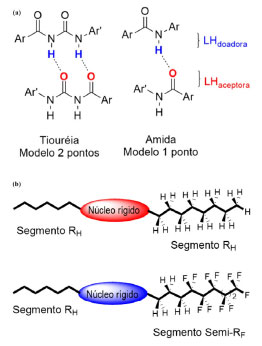

O primeiro grupo de misturas binárias UR1, UR2, UR3 e UR4 contém os componentes que interagem através de ligações de hidrogênio (LH) com a anatomia da LH aceptora (base de Lewis) e doadora de hidrogênio (ácido de Brönsted-Lowry) como mostrado na Figura 10a. Os componentes apresentam também a associação de cadeias flexíveis metilênicas (R_H), cadeias semirígidas semiperfluoradas (R_F) (Figura 10b), bem como presença de anéis pentagonais N,O e N,S: isoxazolina, isoxazol, tiazolina e tiazol. As combinações em UR2 e UR4, em que os pares de componentes apresentam LH no modelo com 1 ou 2 pontos de coordenação e com a combinação R_F em UR2 e R_H em UR4, foram solúveis formando misturas homogêneas na fusão. UR1 e UR3 formaram misturas heterogêneas, demonstrando assim a incompatibilidade dos segmentos flexíveis R_H e semirígidos R_F, como demonstrado pelo comportamento térmico analisado por MOLP.





Essas compatibilidades e incompatibilidades se relacionam fortemente com a densidade de energia coesiva (DEC)²⁹ associada aos componentes das misturas e, por conseguinte com o conceito de solubilidade expresso no parâmetro de Hildebrand (δ).^30,31 O parâmetro de Hildebrand para moléculas anfifílicas pode ser obtido levando em consideração a contribuição da energia de vaporização (ΔU) e volumes dos segmentos moleculares que formam individualmente cada componente na mistura. Dessa forma, cada segmento molecular que forma o componente contribuirá individualmente com um valor de δnúcleo, δcadeia, etc., para a DEC total e quanto mais próximos são esses valores maiores serão a chances de aumentar a solubilidade, evitando a segregação. Os resultados obtidos neste trabalho indicam que a segregação em nível molecular diminui à medida que os valores dos parâmetros de solubilidade entre os componentes são parecidos, e que a segregação aumenta quando os segmentos se diferenciam na forma e principalmente no caráter de como a polaridade se manifesta através das LH de um e dois pontos de interação, dos dípolos permanentes e das secções de área das cadeias metilênicas R_H e R_F. Assim, comprova-se em UR1 e UR3 o caráter nanosegregativo em escala molecular que se transfere para a escala microscópica como evidenciado pelas texturas apresentadas anteriormente, favorecendo a desmistura, separando um componente do outro durante a tentativa de fusão. Em teoria, o equilíbrio sólido-líquido não é alcançado e os componentes não se fundem formando um único líquido, e a separação de fase é predominante.

Das misturas binárias homogêneas UR2 e UR4 pode-se destacar que a modelagem teórica comparando a variação entre o valor experimental e o previsto pela equação de Schröeder-van Laar foi maior para UR2 (ΔT = 27 ºC) e menor para UR4 (ΔT = 16 ºC). A diferença menor na temperatura experimental (T_e) e teórica (T_t) para UR4 pode ser associada à "similaridade de forma" entre as amidas 4 e 5 que apresentam o mesmo anel isoxazolina, enquanto na mistura UR2 as amidas 2 e 3 apresentam um tiazolina e um anel tiazol.

Quanto ao comportamento líquido cristalino, pode-se concluir que em UR1 a heterogeneidade da amostra dificultou a identificação da natureza da birrefringência observada por MOLP (Figura 6a). Em UR2 a mistura homogênea dos dois componentes que isoladamente não são cristais líquidos, não favoreceu a formação de mesofase. Por fim, a mistura UR4 comportou-se de maneira prevista pela equação de Schröeder-van Laar com a T_e e T_t abaixo dos valores dos constituintes individuais 4 e 5, bem como favoreceu a formação de uma segunda mesofase esmética (SmC) com um intervalo de mesofase (SmC + SmA, ΔT = 45 ºC) maior do que o composto isolado 4 (SmA, ΔT = 14 ºC). Do ponto de vista da análise da influência do parâmetro de solubilidade de Hildebrand e da densidade da energia coesiva (DEC) na formação das mesofases,³² a mistura UR04 formada por componentes com segmentos polares (núcleo rígido) e segmentos hidrogenados (R_H) flexíveis de menor polaridade induziram a organização em camadas, e as mesofase esméticas SmC e SmA foram favorecidas com um faixa de mesofase maior que os componentes individuais. A substituição do segmento R_H por um segmento semirígido semiperfluorado (R_F), com maior contraste em termos de interações intermoleculares, deveria gerar uma segregação maior em escala molecular e favorecer a formação de estruturas em camadas. No entanto, em UR2 a mistura de 2 com 3 não foi beneficiada com o surgimento de mesofases lamelares estáveis, como SmA ou outras. Esse resultado reforça a ideia de que "similaridade de forma" também facilita o empacotamento, favorecendo o surgimento de estruturas em camada.³³

O segundo grupo de misturas binárias UR5, UR6 e UR7 foi constituído de componentes que se associaram através de interações LH da isoxazolina-tiouréia 1, tiazolina-amida 2 e tiazolamida 3 (Figura 10a) com o componente isoxazol 6, que é governado pelas interações permanentes de dipolo-dipolo (interação de Keeson). Para o isoxazol 6, cálculos teóricos de otimização de geometria por DFT sugerem duas conformações principais, sendo uma mais linear e outra dobrada, com dipolos 3,60 e 1,85 D, respectivamente.²²

A mistura UR5 foi preparada numa proporção molar de 0,43:0,57 entre a isoxazolina-tiouréia 1 e o isoxazol 6. A amostra apresentou uma grande heterogeneidade como demonstrado pelos ciclos de aquecimento e resfriamento via MOLP e DSC. Em função da heterogeneidade não foi possível correlacionar a T_e e a T_t estimada pela equação de Schröeder-van Laar. A combinação de LH e dipolos permanentes presentes na mistura em proporção molar muito próximo de um entre 1 e 6 desfavorece a formação de uma mistura homogênea. A formação da mesofase foi irregular, com a coexistência de domínios focal cônicos dispersos com estruturas cristalinas estrelar no resfriamento. Essa composição molar estimada para uma mistura binária modificou totalmente o comportamento líquido-cristalino do componente 6, considerando que 6 é um cristal líquido com ampla faixa de mesofase com DT = 32 ºC (SmC + SmA + N). A desmistura observada através da heterogeneidade oriunda das diferenças das interações intermoleculares é responsável pelo alargamento do ponto de fusão da mistura UR7, de acordo com a Tabela 2.

UR6 e UR7 são misturas binárias de tiazolina-amida 2 e tiazolamida 3 com o isoxazol 6, com a proporção molar favorecendo o isoxazol 6 sobre as amidas para a estimativa da T_t. A análise de MOLP mostrou que ambos também formaram misturas heterogêneas. No entanto, os valores das temperaturas de fusão anotados por MOLP e que constam da Tabela 2, são muito próximos dos valores dos componentes em separados. Diferentemente de UR5, os valores das temperaturas anotadas conforme Tabela 2 correspondem a uma faixa estreita de temperatura na qual observa-se a fusão de um dos componentes, permanecendo uma textura acinzentada formada por um sólido que fundiu numa temperatura superior e próxima da amida correspondente.

As incompatibilidades entre os componentes que formam as misturas UR6 e UR7 geraram misturas heterogêneas, mesmo com uma proporção maior do componente 6 que poderia induzir a formação de mistura homogênea em decorrência do seu comportamento estável de cristal líquido. No resfriamento de ambas as misturas foi registrado a coexistência de domínios focal cônicos típicos da mesofase SmA, com cristais em formação associados ao componente amida (Figura 7f). O efeito segregativo (LH e forças de Keeson) observado na escala microscópica nessas duas amostras é menor do que o observado para a amostra UR5, na qual as interações LH advém da tiouréia 1, sendo mais fortes e mais segregativas do que as LH das amidas nas amostras UR6 e UR7.

A terceira formulação de misturas binárias foi a combinação de compostos com dipolos permanentes envolvendo o isoxazol 6 com os diarilisoxazóis 7, 8 e 9 (UR8, UR9 e UR10). Os diarilisoxazóis 7 e 8 apresentam segmentos polares perfluorados e não perfluorados alternados nas posições 3 e 5 do anel isoxazol, enquanto o diarilisoxazol 9 apresenta ambos os grupos arilas perfluorados. As combinações binárias produziram misturas homogêneas com valores de T_e e de T_t abaixo das temperaturas dos componentes individuais. A modelagem teórica, via equação de Schröeder-van Laar, mostrou que a mistura UR10 apresentou o melhor ajuste do valor das temperaturas de fusão. A natureza dos segmentos nos diarilisoxazóis aponta que a melhor combinação foi obtida na mistura binária UR10, com a menor diferença entre T_e e a T_t de 11 ºC, enquanto para as misturas UR8 e UR9 as diferenças foram na ordem de 21 e 16 ºC, respectivamente. Para esse trio de misturas a formação de mesofase foi favorecida na ordem UR10 > UR9 > UR8. Assim, UR10 apresentou mesofase nemática enantiotrópica (Figuras 8e e 8f), enquanto nas amostras UR8 e UR9 a mesofase observada foi nemática monotrópica, observável apenas no resfriamento, constituindo um estado condensado instável (Figuras 8a-8d).

O quarto grupo de amostras binárias inclui as misturas entre arilnitrila 10 e tiazolina-amida 11 (UR11) e os diarilazo 12 (UR12), 13 (UR13) e 14 (UR14). Das quatro formulações, a UR11 mostrou a fusão heterogênea em 52 ºC, e no resfriamento observou-se o surgimento de estruturas cristalinas distintas nas formas de círculos estrelares e dendríticas. As últimas três combinações formaram misturas homogêneas com uma diferença entre a T_e e a T_t na ordem UR13 > UR12 > UR14. Os componentes 12, 13 e 14 são cristais líquidos e nas respectivas misturas com 10 não foi observado a presença de mesofase (Figuras 9a-9f). A análise da polaridade dos segmentos dos compostos individuais pode ser usada para correlacionar com os dados experimentais. Enquanto os compostos 10, 12, 13 e 14 apresentam um átomo de bromo polar terminal e o dipolo longitudinal do grupo nitrila e azo, a tiazolina-amida 11 apresenta interações intermoleculares de ligação de hidrogênio como fator dominante. Essa dissimilaridade nas interações eletrostáticas intermoleculares desfavorece a fusão homogênea como observado para UR11, e favorece a formação de misturas homogêneas em UR12, UR13 e UR14.



CONCLUSÕES

A aplicação da equação de Schröeder-van Laar neste trabalho apresentou resultados que apontam para algumas conclusões que podem ser obtidas a partir da diversidade de componentes usados nas misturas binárias, conforme Tabela 2. As mais relevantes relacionam-se com a diversidade das funções químicas, da polaridade, da forma molecular e do caráter anfifílico dos componentes que constituem as misturas binárias. Os dados da Tabela 2 permitem a separação em grupos de misturas binárias em que a modelagem teórica e o experimental se aproximam favorecendo a mistura binária, enquanto em outras combinações a desmistura foi favorecida. Assim, misturas com componentes que apresentam ligações de hidrogênio (LH) de um e dois pontos de coordenação (UR1), cadeias com segmentos flexíveis hidrogenados (R_H) com segmentos rígidos semiperfluoroados (R_F) (UR3), LH com dipolos permanentes (UR5, UR11) e LH combinado com R_H e R_F (UR6 e UR7) tendem a formar misturas heterogêneas durante a fusão, com um comportamento no aquecimento completamente irregular e não obedecendo a equação de Schröeder-van Laar.

As combinações que tendem a formar misturas binárias homogêneas com LH entre os componentes, como UR2 e UR4, e mesmos segmentos (R_F) ou (R_H) tendem a formar misturas com uma diferença entre a T_e e a T_t maior que os pares de misturas que apresentam os segmentos (R_F) ou (R_H) e dipolos, como exemplo em UR10.

A combinação entre os componentes com dipolos permanentes segue a modelagem teórica com um ajuste mais adequado com uma diferença menor entre a T_e e a T_t, por exemplo, UR10, UR12, UR13 e UR14. E por fim, as proporções molares foram calculadas e dependem dos valores das entalpias dos componentes individuais. Em geral, o componente em maior proporção molar na mistura binária apresenta uma entalpia de fusão menor, como exemplo UR2, UR4, UR12, UR13 e UR14. Para as misturas homogêneas com valores de entalpia de fusão próximas, a composição molar tende a ser parecida, como observado para UR9 e UR10. Essa proporção molar tende a dominar o comportamento durante a fusão, favorecendo ou desfavorecendo a formação de mesofases líquido-cristalinas, como exemplificado pelas misturas UR12, UR13 e UR14. A partir destes resultados obtidos outras perspectivas de estudos estão abertas na preparação de novas misturas binárias, ternárias e quaternárias liquido cristalinas. Na área do ensino esta abordagem pode ser aplicada nos cursos de graduação e no ensino médio, considerando a grande disponibilidade de dados disponíveis em bancos de referências.³⁴



MATERIAL SUPLEMENTAR

Todos os dados cristalográficos do composto 10, incluindo os fatores de estrutura, foram depositados no Cambridge Crystallographic Data Centre sob o número CCDC2270412. Os dados cristalográficos depositados no CCDC podem ser obtidos sem qualquer custo no sítio (endereço eletrônico) www.ccdc.cam.ac.uk/structures. Estão disponíveis em http://quimicanova.sbq.org.br/, na forma de arquivo PDF, com acesso livre, a triagem virtual em todas as misturas binárias possíveis, num total de 91 combinações de misturas binárias, dos 14 compostos investigados. Os valores da temperatura eutética e da fração molar de cada composto foram calculados no ambiente computacional do Maple 17 usando um sistema de equações 3 × 3 construído com a equação de Schröeder-van Laar.
