INTRODUÇÃO

Atualmente há uma grande preocupação com fontes poluidoras devido a grande quantidade de contaminates e seus impactos a saúde humana e animal. Para a remoção destes contaminates, destaca-se a adsorção, que é um processo físico-químico eficaz e econômico, para a remoção de poluentes de águas residuárias.^1-3 A busca por economia de recursos e um menor tempo operacional é importante e para aplicar corretamente a técnica de adsorção como projeto e controle de processos, é necessário modelar a taxa adsortiva, avaliar os mecanismos isotérmicos e cinéticos e determinar o tempo de equilíbrio.^2,3 Neste contexto, o uso de modelos cinéticos é importante, pois permite determinar a velocidade com que ocorre o processo e assim avaliar os fatores que afetam a taxa de adsorção.^4,5

Dentre os modelos capazes de descrever a cinética de adsorção, pseudo primeira ordem e pseudo segunda ordem vêm sendo aplicados a uma variedade de processos adsortivos devido a seus bons resultados e facilidade de uso. Outro modelo e um dos mais utilizados para estudar o mecanismo de adsorção, é o da difusão intrapartícula, com vantagens como coeficientes de difusão que possuem significados evidentes e são importantes nos processos de adsorção.^6,7

Para otimizar processos, o uso de tecnologias tornou-se um aliado das pesquisas e com isso, cresceu o número de softwares aplicados a área da química.^2,8 O Kinetic Calculation,² CHEMKIN,⁹ AKTS (Advanced Kinetic and Technology Solution),¹⁰ e o NETZSCH KineticsNeo¹¹ são softwares presentes na literatura para cálculos de parâmetros cinéticos com foco nos parâmetros térmicos e/ou temperaturas, em que utilizam modelos para ajustar dados.^2,8-11 Há também na literatura softwares para aplicações tecnológicas da adsorção, como o Xsorb¹² que é utilizado para identificar a configuração de adsorção mais estável e a energia de moléculas em superfícies cristalinas e o Gurupi Isotherms Plot (GIP)³ um software de tratamento de dados de análises de isoterma de adsorção a partir de modelos isotérmicos.^3,12-14

Outros softwares como Wolfram Mathematica¹⁵ e SigmaPlot¹⁶ podem ser usados para cálculos de processos cinéticos porém, apresentam algumas limitações no uso, já que, muitas vezes necessitam inserir ou programar manualmente as equações, demandando tempo dos pesquisadores. Em alguns casos a modelagem da equação não é uma etapa intuitiva, fato que pode ocasionar erros de análise. Outro ponto importante é que a maioria dos softwares em questão, para análise de parâmetros cinéticos, são pagos. Cabe destacar que entre os softwares supracitados, a licença anual mais barata é de US$ 100,00 (cem dólares). Porém, esse valor pode variar por diferentes fatores, como cotação da moeda e tipo de licença, por exemplo. Nesse contexto, o presente trabalho tem como objetivo o desenvolvimento de um software gratuito para calcular dados de análises de cinética, o Adsorption Kinetics Calculation (AKC). O AKC foi desenvolvido em sua versão inicial para calcular os parâmetros cinéticos das equações de pseudo primeira ordem, pseudo segunda ordem e difusão intrapartícula de forma não linear, rápida, simples e eficiente.



METODOLOGIA

Desenvolvimento do software

Inicialmente, foram aplicados os métodos de ajustes de curvas dos quadrados mínimos, com o intuito de ajustar os dados experimentais às equações cinéticas representativas dos modelos cinéticos de adsorção de pseudo primeira ordem não linear, pseudo segunda ordem não linear e difusão intrapartícula,¹⁷ respectivamente, conforme as Equações 1-3. Em outras palavras, a partir de cada modelo cinético foi criada uma função f(x₁,x₂) a ser minimizada, ou seja,

ou



em que q_e é a capacidade de adsorção no equilíbrio, k₁ é a constante de adsorção de pseudo primeira ordem, t é o tempo de reação (min), Q_t é a capacidade de adsorção em um tempo t, k₂ é a constante de adsorção de pseudo segunda ordem, k_dif é a constante de difusão intrapartícula, C é a constante relacionada à resistência à difusão. Já nas funções f(x₁,x₂) descritas nas Equações 1 e 2, x₁ representa q_e e x₂ representa k₁ e k₂, respectivamente. Na Equação 3, x₁ representa k_dif e x₂ representa C.

Posteriormente, procurou-se os pontos de mínimo das funções, que são aqueles que as suas derivadas parciais de f em relação a cada um são nulas, assim sendo, buscam-se valores de x₁ e x₂ que satisfazem o seguinte sistema não linear:

A implementação numérica do algoritmo, necessária para resolver numericamente os sistemas não lineares, foi desenvolvida em linguagem Java, por meio do Apache Netbeans IDE (integrated development environment, ambiente de desenvolvimento integrado).¹⁸ Sistemas não lineares (Equações 4 e 5) são formados para cada uma das funções obtidas dos modelos cinéticos das Equações 1-3. O método de Newton foi utilizado para a resolução desses sistemas não lineares.

Para os testes estatísticos, foram considerados o coeficiente de determinação (R²) na Equação 6 e o ERM (erro relativo médio) na Equação 7:

em que é a quantidade de adsorbato adsorvido experimentalmente em equilíbrio, é a quantidade de adsorbato adsorvido no equilíbrio e gerado por meio do cálculo das equações cinéticas de adsorção, é a quantidade média de adsorbato adsorvido em equilíbrio, obtido experimentalmente. Neste trabalho, a fórmula do ERM é um múltiplo do ARE (average relative error),¹⁹ isto é, ERM = N × ARE, em que N é o número de amostras.

Processo de validação do AKC

No processo de validação do AKC, foram utilizadas matrizes de dados experimentais de adsorção tendo a caulinita tratada em diferentes concentrações de ácido, dimetilsulfóxido e peróxido de hidrogênio, como adsorvente. Estes dados foram cedidos pelo Laboratório de Gestão de Resíduos Químicos (LGRQ), da Universidade Federal de Lavras. As matrizes de dados cedidas foram:

Caulinita tratada com ácido 2 mol L^-1 (CTA-02)
q_t (mg g^-1) = 30,07; 30,91; 33,65; 32,24; 32,7; 32,04; 32,67; 32,5; 32,09; 32,06; 32,17; 32,06.
t (min) = 1,98; 4,98; 10,2; 15; 30; 45; 60; 90; 120; 300; 720; 1440.

Caulinita tratada com ácido 3 mol L^-1 (CTA-03)
q_t (mg g^-1) = 30,73; 30,4; 33,13; 33,5; 32,62; 33,17; 33,45; 33,42; 33,13; 33,37; 33,91; 33,48.
t (min) = 1,98; 4,98; 10,2; 15; 30; 45; 60; 90; 120; 300; 720; 1440.

Caulinita tratada com dimetilsulfóxido (CDMSO)
q_t (mg g^-1) = 36,52; 36,52; 37; 37,79; 37,86; 37,83; 38,86; 38,84; 38,79; 38,79; 38,84.
t (min) = 1,98; 4,98; 10,2; 15; 30; 45; 60; 90; 120; 300; 720; 1440.

Caulinita tratada com peróxido de hidrogênio (CTP)
q_t (mg g^-1) = 28,86; 29,37; 31,44; 32,5; 32,09; 32,34; 31,92; 31,79; 31,96; 31,91; 31,96.
t (min) = 1,98; 10,2; 15; 30; 45; 60; 90; 120; 300; 720; 1440.

Para a escolha desse conjunto de dados experimentais, levou-se em consideração que os mesmos são relativos à processos de cinética de adsorção e que já estão publicados em artigos do grupo de pesquisa.^20-22

As matrizes de dados experimentais foram inseridas no AKC, para testar a funcionalidade e precisão do software. Com o intuito de validar o AKC, estes mesmos dados foram utilizados em outros dois softwares: Wolfram Mathematica (Math.) e SigmaPlot (∑Plot) para uma análise comparativa dos resultados.

Em todos os softwares, utilizou-se os modelos cinéticos de adsorção pseudo primeira ordem não linear, pseudo segunda ordem não linear e difusão intrapartícula, para obtenção dos parâmetros cinéticos. A diferença é que no AKC não houve a necessidade de inserir ou ajustar manualmente as equações, como nos demais, pois as equações estão implementadas dentro da programação do AKC.



RESULTADOS E DISCUSSÃO

O software AKC e sua interface

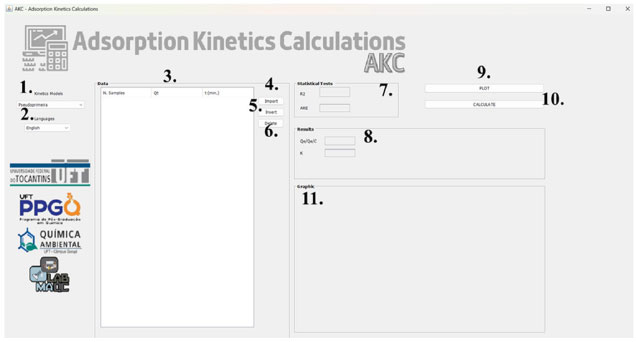

A Figura 1 apresenta a interface gráfica do software Adsorption Kinetics Calculations (AKC) destacando cada funcionalidade.





1. Escolha do modelo cinético (pseudo primeira ordem não linear | pseudo segunda ordem não linear | difusão intrapartícula);

2. Escolha de idiomas (Inglês | Português | Espanhol);

3. Tabela de dados experimentais (N (amostras) | Qt (mg g^-1) | t (min));

4. Opção "Importar";

5. Opção "Inserir";

6. Opção "Deletar";

7. Valores dos testes estatísticos;

8. Valores dos resultados;

9. Opção "Plotar";

10. Opção "Calcular";

11. Gráfico final.

Os modelos cinéticos pseudo primeira ordem, pseudo segunda ordem e difusão intrapartícula são os modelos implementados na versão atual do software AKC. A obtenção dos cálculos ocorre por meio de 4 etapas: escolha do idioma, inserção de dados, escolha do método de cálculo e exportação de resultados.

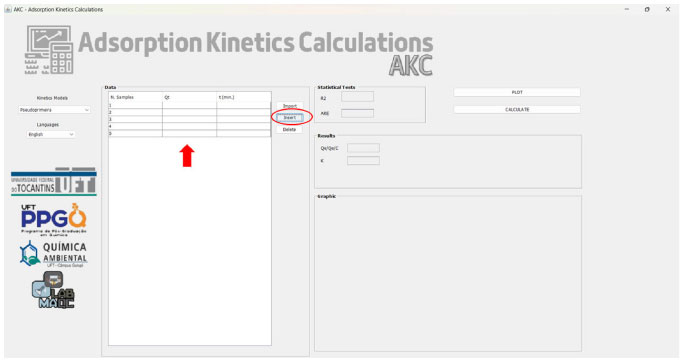

A inserção dos dados experimentais pode ser realizada de duas formas: pelo botão "Inserir", que ao ser pressionado, adiciona linhas dentro da tabela do software designadas para o número de amostras, Q_t (capacidade de adsorção em um tempo) e tempo (minutos), onde seus respectivos dados podem ser inseridos manualmente (Figura 2).

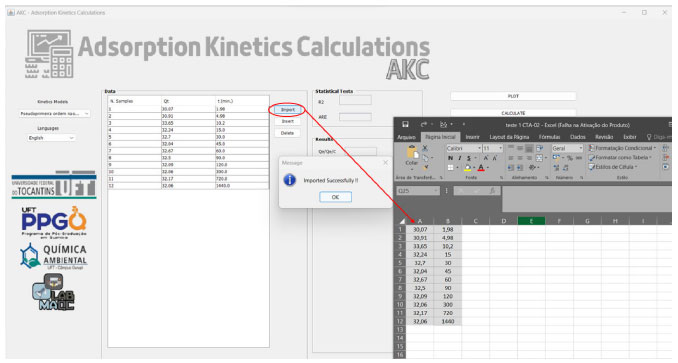

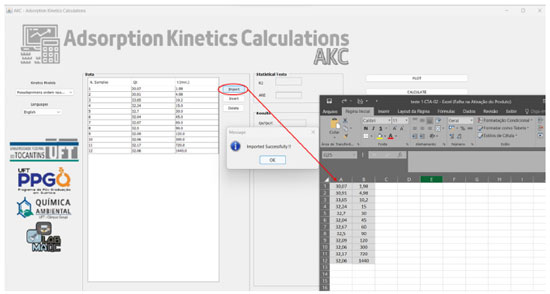

A outra forma de inserção de dados, é por meio da opção "Importar" do Microsoft Excel. Porém, para sua efetivação é necessária que a tabela esteja no modelo: colunas sem identificação, apenas os dados, pois o software faz a leitura de dados com o Qt do lado esquerdo e t (min) do lado direito. Além disso, o arquivo precisa estar nos formatos .xls, .xlsx ou .xlsm. Para a confirmação de inserção correta, aparecerá uma janela de mensagem: "Importado com sucesso!", como observado na Figura 3.





Outro detalhe importante em relação as equações, é que para todos os modelos, o usuário deverá fornecer os dados Qt (capacidade de adsorção em um tempo) e t (min).

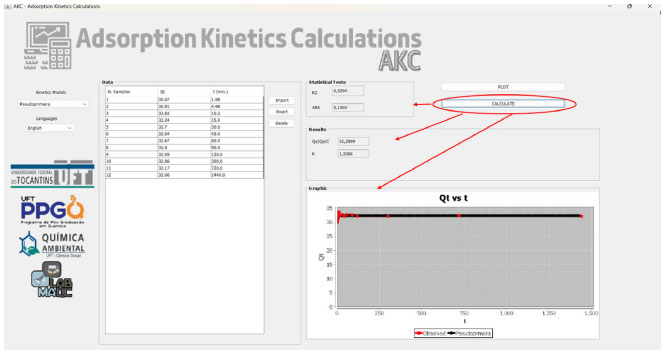

Ao escolher o método de cálculo, o usuário só precisa clicar no botão "Calcular", para o software realizar os cálculos e gerar os resultados: Qe (capacidade de adsorção no equilíbrio), para o pseudo primeira ordem e pseudo segunda ordem, C (constante relacionada à resistência à difusão) para difusão intrapartícula e K (constante de velocidade de adsorção) para todos os modelos. E também, os dados estatísticos R² e ERM. Outro botão do software AKC é o "Plot", onde os dados experimentais fornecidos pelos usuários são plotados. As funcionalidades descritas são apresentadas na Figura 4.





Os cálculos realizados e o gráfico finalizado podem ser copiados pelo usuário, clicando com o botão direito do mouse em cima do gráfico e escolhendo a opção "Copiar". Ao escolher a opção "Propriedades", o usuário consegue alterar o layout do gráfico, a cor e escala dos eixos x e y, e cor do plano de fundo.

Diferente do software Mathematica, onde é preciso inserir/programar os modelos cinéticos e análises de erro, de forma manual, e do SigmaPlot, onde as equações são pré-estabelecidas no software em que o usuário precisa procurar qual se adequa melhor, identificar os parâmetros e fazer suas modificações, quando necessárias, o programa AKC possui as equações dos modelos cinéticos implementadas, fato que facilita a utilização. Cabe destacar que, como demonstrado nas Figuras 1-4 o software é de fácil utilização, rápido e apresenta ao usuário uma interface gráfica intuitiva. Outro ponto é o manual, em português, com um passo a passo de todas as ferramentas disponíveis no software.

Validação do programa Adsorption Kinetics Calculations (AKC)

Para validar o software desenvolvido, foi verificado se a programação estava em perfeita funcionalidade e precisão. Os dados de cinética de adsorção foram importados para o AKC e também para os softwares Wolfram Mathematica (Math) e SigmaPlot (∑Plot).

Os dados cinéticos foram ajustados/programados em cada um dos softwares, sendo os modelos utilizados e os parâmetros cinéticos obtidos apresentados na Tabela 1.

Em todos os softwares foram utilizados os mesmos erros estatísticos; R², Equação 6 e ERM da Equação 7. Foi possível observar que nos modelos pseudo primeira e pseudo segunda ordem os resultados dos parâmetros, Qe e K, apresentaram valores similares nos três softwares (AKC, Math e ∑Plot). No modelo cinético de difusão intrapartícula, os parâmetros presentes são o C e o k_dif, que também obtiveram ajustes dos dados semelhantes nos três softwares. As diferenças entre os valores gerados pelo AKC em comparação com os demais softwares foram próximos de zero mostrando que a programação e implementação do software AKC é compatível com os métodos utilizados pelas outras ferramentas computacionais.

Para determinar qual modelo se ajusta melhor aos experimentos é levado em consideração os valores dos erros escolhidos em cada trabalho. No software AKC, foi implementado as funções de erro ERM e R², em que maiores valores de R² e que mais se aproximam da faixa ideal desse erro (mais próxima de 1) e um menor ERM, indicam os melhores resultados.

Valores muito baixos de R² (0,0102) como, no CTA-02 nos três softwares, mostram que não é apropriado usar o modelo de difusão intrapartícula para ajustar dados de cinética de adsorção nessas matrizes.

Em relação ao desempenho do software AKC, a velocidade do cálculo no modelo cinético pseudo primeira ordem tem um menor desempenho em relação aos demais modelos dentro do AKC, pois ao clicar em calcular, há um tempo de espera, de aproximadamente, nove segundos para geração dos valores, mas isso pode estar relacionado ao maior número de interações específicas deste modelo. Já nos outros modelos, os valores são gerados imediatamente.



CONCLUSÕES

A interface do software AKC evidencia que o programa possui uma interface intuitiva, de fácil operação, e que por possuir as equações implementadas em sua programação, não exige conhecimento prévio e elevado tempo pelo usuário, para obter o tratamento de dados.

Os valores dos parâmetros (Qe e C) tiveram concordância com os valores experimentais e os valores de erro (R² e ERM) estão dentro do previsto pela literatura, indicando que a programação foi bem sucedida e o software tem capacidade de promover cálculos de testes estatísticos precisos. Em relação ao desempenho do software, de forma geral, é rápido, realizando os cálculos em segundos. A plotagem dos resultados proporcionada pelo AKC é uma das vantagens, pois os gráficos são gerados juntamente com os valores dos parâmetros cinéticos e erros, fato que contribui para a otimização do tempo de preparo para exposição dos resultados.

Diante disso e de todas as etapas que o software AKC foi submetido, para comprovar sua funcionalidade, pode-se concluir que o mesmo está validado e pronto para ser disponibilizado para os usuários utilizarem em suas pesquisas, garantindo análise de dados de cinética de adsorção precisas e com um menor tempo de operação.
